触发器逻辑功能的转换

   1.将JK触发器转换为D触发器

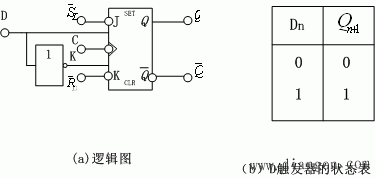

     下图（a），当D=1,即J=1和K=0时，在C的下降沿触发器翻转为（或保持）“1”态；当D=0,即J=0和K=1时，在C的下降沿触发器翻转为（或保持）“0”态。状态表如下图（b）所示。

    2.将JK触发器转换为T触发器

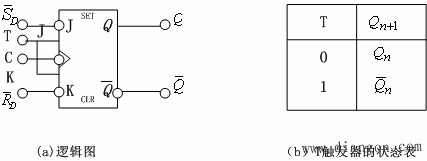

     如下图（a）所示，将J,K端联在一起，称为T端。当T=0时，时钟脉冲作用后触发器状态不变；当T=1时，触发器具有计数逻辑功能，即，其状态表如下图(b).

    3.将D触发器转换为触发器

     如将D触发器的D端和端相联，如下图22所示，就转换为触发器，它的逻辑功能是每来一个时钟脉冲，翻转一次，即，具有计数功能。
