DC/DC开关电源的冲击电流限制方法

　　1、长短针法

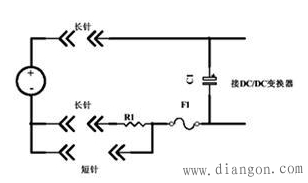

　　图1所示电路为长短针法冲击电流限制电路，在DC/DC电源板插入时，长针接触，输入电容C1通过电阻R1充电，当电源板完全插入时，电阻R1被断针短路。C1代表DC/DC电源的所有电容量。

　　图1. 长短针法冲击电流限制电路

　　这种方法的缺陷是插入的速度不能控制，如插入速度过快，电容C1还没充满电时，短针就已经接触，冲击电流的限制效果就不好。

　　也可用热敏电阻法来限制冲击电流，但由于DC/DC电源的输入电压较低，输入电流较大，在热敏电阻上的功耗也较大，一般不用此方法。

　　2、有源冲击电流限制法

　　2.1 利用MOS管限制冲击电流

　　利用MOS管控制冲击电流可以克服无源限制法的缺陷。MOS管有导通阻抗Rds_on低和驱动简单的特点，在周围加上少量元器件就可以做成冲击电流限制电路。

　　MOS管是电压控制器件，其极间电容等效电路如图2所示。

　　图2. 带外接电容C2的N型MOS管极间电容等效电路

　　MOS管的极间电容栅漏电容Cgd、栅源电容Cgs、漏源电容Cds可以由以下公式确定：

　　公式中MOS管的反馈电容Crss,输入电容Ciss和输出电容Coss的数值在MOS管的手册上可以查到。

　　电容充放电快慢决定MOS管开通和关断的快慢，为确保MOS管状态间转换是线性的和可预知的，外接电容C2并联在Cgd上，如果外接电容C2比MOS管内部栅漏电容Cgd大很多，就会减小MOS管内部非线性栅漏电容Cgd在状态间转换时的作用。

　　外接电容C2被用来作为积分器对MOS管的开关特性进行精确控制。控制了漏极电压线性度就能精确控制冲击电流。

　　电路描述：

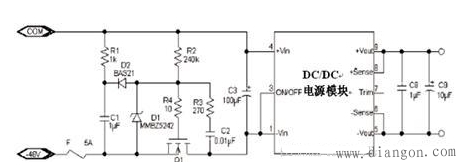

　　图3所示为基于MOS管的自启动有源冲击电流限制法电路。MOS管 Q1放在DC/DC电源模块的负电压输入端，在上电瞬间，DC/DC电源模块的第1脚电平和第4脚一样，然后控制电路按一定的速率将它降到负电压，电压下降的速度由时间常数C2*R2决定，这个斜率决定了最大冲击电流。

　                     　图3. 有源冲击电流限制法电路

　　D1用来限制MOS管 Q1的栅源电压。元器件R1,C1和D2用来保证MOS管Q1在刚上电时保持关断状态。

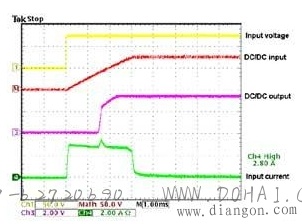

　　上电后，MOS管的栅极电压要慢慢上升，当栅源电压Vgs高到一定程度后，二极管D2导通，这样所有的电荷都给电容C1以时间常数R1×C1充电，栅源电压Vgs以相同的速度上升，直到MOS管Q1导通产生冲击电流。

　　其中Vth为MOS管Q1的最小门槛电压，VD2为二极管D2的正向导通压降，Vplt为产生Iinrush冲击电流时的栅源电压。Vplt可以在MOS管供应商所提供的产品资料里找到。

　　MOS管选择

　　以下参数对于有源冲击电流限制电路的MOS管选择非常重要：

　　漏极击穿电压 Vds

　　必须选择Vds比最大输入电压Vmax和最大输入瞬态电压还要高的MOS管，对于通讯系统中用的MOS管，一般选择Vds≥100V.

　　栅源电压Vgs

　　稳压管D1是用来保护MOS管Q1的栅极以防止其过压击穿，显然MOS管Q1的栅源电压Vgs必须高于稳压管D1的最大反向击穿电压。一般MOS管的栅源电压Vgs为20V,推荐12V的稳压二极管。

　　其中Pout为DC/DC电源的最大输出功率，Vmin为最小输入电压，η为DC/DC电源在输入电压为Vmin输出功率为Pout时的效率。η可以在DC/DC电源供应商所提供的数据手册里查到。MOS管的Rds_on必须很小，它所引起的压降和输入电压相比才可以忽略。
