低压直流日光灯结构及工作原理、主要技术参数与使用

  • A+
所属分类:汽车电气

低压直流日光灯具有发光效率高、光色均匀白净、省电等优点。

1.结构及工作原理

低压直流日光灯由灯具电源变换器两部分组成。

在灯具内装有日光灯管、抛物面的反射镜,外装有有机玻璃灯罩。

电源变换器由变压器和电子元件组成。组装在灯具的后面,并由红、蓝色两根导线分别接蓄电池的正、负极。

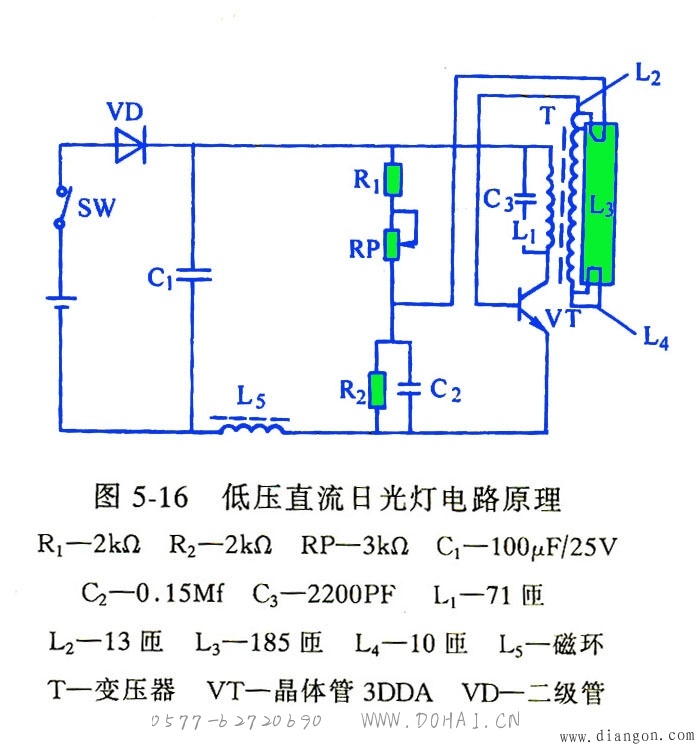

低压直流日光灯的电路原理如图5—16所示:

点击放大

2.主要技术参数与使用

1)主要技术参数:

2)故障判断:

使用低压直流日光灯时,只要把蓝色和红色导线分别接到电源的负极和正极,接通开关即能控制日光灯起辉发亮。

低压直流日光灯在使用过程中常见故障及原因见表1:

故障

现象

原因

日光灯不起辉

无输入电流

电源接反;可调电阻W断线;晶体管T烧坏;接触不良

输入电流过小

可调电阻W线松脱;晶体管T工作点变动

输入电流正常

日光灯管烧坏

日光灯起辉亮度异常

灯光闪动

新灯管起辉不稳定,使用一段时间后即可正常

灯管亮度太强

晶体管工作点变动

有叫声

灯管亮

振荡频率太低;元件有接触不良处

灯管不亮

变压器次级线圈断路或短路;变压器线头接错
