铁壳开关型号表示方法

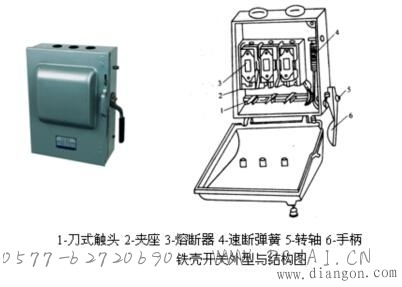

铁壳开关也称封闭式负荷开关图1是它的外形与结构图。它有安装在铸铁或钢板制成的外壳内的刀式触头和灭弧系统、熔断器以及操作机构等组成。与闸刀开关相比它有以下特点：

（1）触头设有灭弧室（罩）、电弧不会喷出，可不必顾虑会发生相间短路事故；
（2）熔断丝的分断能力高，一般为5KA，高者可达50KA以上；
（3）操作机构为储能合闸式的，且有机械联锁装置。前者可使开关的合闸和分闸速度与操作速度无关，从而改善开关的动作性能和灭弧性能；后者则保证了在合闸状态下打不开箱盖及箱盖未关妥前合不上闸，提高了安全性；
（4）有坚固的封闭外壳，可保护操作人员免受电弧灼伤。
铁壳开关有HH3、HH3、HH10、HH11等系列，其额定电流由10A到400A可供选择，其中60A及以下的可用于异步电动机的全压起动控制开关。
用铁壳开关控制电加热和照明电路时，可按电路的额定电流选择。用于控制异步电动机时，由于开关的通断能力为4Ie,而电动机全压起动电流却在（4~7）额定电流以上，故开关的额定电流应为电动机额定电流的1.5倍以上。

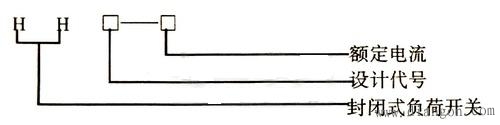

铁壳开关的型号表示方法如下图所示：
