例如，要把输入的一组三位二进制代码译成对应的八个输出信号，其译码过程如下：
1.列出译码器的状态表
设输出三位二进制代码为ABC，输出八个信号低电平有效，设为
－
。每个输出代表输入的一组组合，并设ABC＝000时，＝0，其余输出为1；ABC＝001时，
＝0，其余输出为1；……；ABC=111时，＝0，其余输出为1，则列出的状态表如表21.10.1所示。
2.由状态表写出逻辑式
＝
=
| 使能 | 控制 | 输入 | 输出 | ||||||||||
 |
 |
 |
A | B | C | |
|
 |
 |
 |
 |
 |
|
( ) |
( ) |
( ) |
|||||||||||
| 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 0 | 1 | 11 | 1 | 1 | 0 | 1 | 1 | 1 |
| 1 | 0 | 0 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 1 | 0 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |

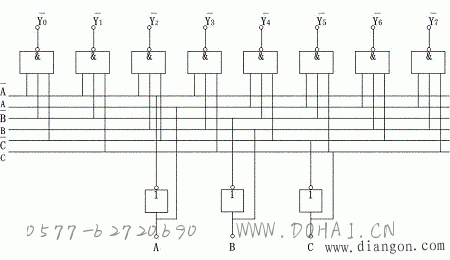

3.由逻辑式画出逻辑图（下图所示）
这种三位二进制译码器也称为3/8线译码器，最常用的是CT74LS138型译码器，表21.10.1就是它的功能表。它还有一个使能端和两个控制端，。高电平有效，＝1时，可以译码；＝0时，禁止译码，输出全为1。和低电平有效，若均为0，可以译码；若其中有1或全1，则禁止译码，输出也全为1。
