二—十进制编码器

   二—十进制编码器是将十进制的十个数码0，1，2，3，4，5，6，7，8，9编成二进制代码的电路。输入的是0～9十个数码，输出的是对应的二进制代码。这二进制代码又称二—十进制编码器，简称BCD码。

    其编码过程：

     1.确定二进制代码的位数

      因为输入有十个数码，而三位二进制代码只有八位组合，所以输出的应是四位(,取n=4)二进制代码。这种编码器通常称为10/4线编码 器。

     2.列编码表

       四位二进制代码共有十六种状态，其中任何十种状态都可表示09十个数字码，方案很多。最常用的是用8421编码方式，就是在四位二进制代码的十六种状态中取出前面的十种状态，表示09十个数码，后面六种状态去掉，见表21.9.2。二进制代码各位的1所代表的十进制数从高位到低位依次为8，4，2，1，称之为“权”，而后把每个数码乘以个位的“权”，相加，即得出该二进制代码所代表的一位十进制数。

     3.由编码表写出逻辑式

      4.由逻辑式画出逻辑图（下图所示）

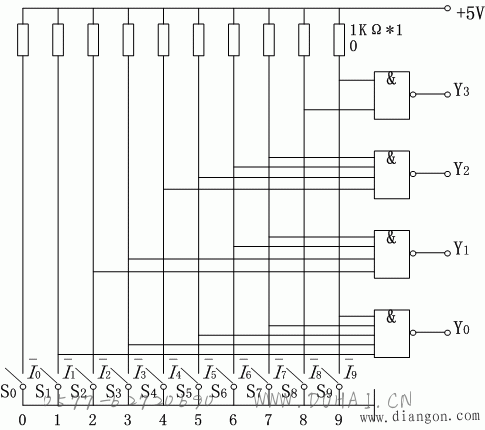

        计算级的键盘输入电路就是由编码器组成。下图是有十个按键的8421码编码器的逻辑图。按下某个按键,输入相应的一个十进制数码。例如按下键，输入5，即=1，=0，输出为0101，即将十进制数码5编成二进制代码0101。按下键，则输出为0000。
