色标法是指不同颜色表示元件不同参数的方法。
在电阻器上,不同的颜色代表不同的标称值和偏差色标法可以分为:色环法和色点法。其中,最常用的是色环法。
色环电阻器中,根据色环的环数多少,又分为四色环表示法和五色环表示法。
一、四色环电阻:

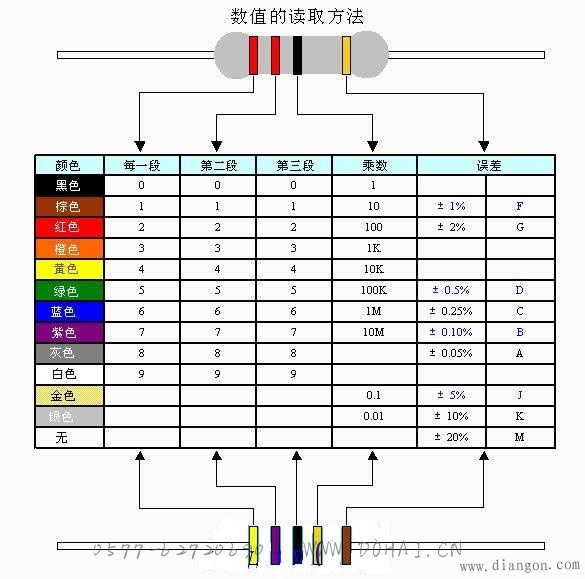

  对于有四个色环标志的电阻,读出阻值的方法为:以第一环为十位数,第二环为个位数,再乘以第三环所表示的倍率(10的乘方数),单位是Ω,第四环表示该电阻的误差范围。
举例说明:某一电阻在电阻体的一端标以四个色环,电阻的色标是由左向右排列的,分别为红、紫、银,那么它的电阻值为27000Ω,误差为10%。
二、五色环电阻:
  对于有五个色环标志的电阻,读出阻值的方法为:以第一环为百位数,第二环为十位数,第三环为个位数,再乘以第四环所表示的倍率(10的乘方数),单位是Ω,第五环表示该电阻的误差范围。
举例说明:高精密度的电阻器通常采用五个色环标志来表示,电阻色标由左向右排列,分别为棕、紫、绿、金、棕,表示阻值和误差分别为17.5Ω、±1%。


在识别色环电阻器时,要注意以下几点:
1、色环表中的标称阻值单位为Ω。
2、当允许偏差为±20%时,表示允许偏差的这条色环为电阻本色,此时,四条色环的电阻便只有三条了,一定要注意这一点。
3、对于一些功率大的色环电阻器,在其外表将显示出它的功率,图示色环电阻表面上的数字2表示为此电阻的功率为2W。
