高低压配电系统图审图通病

高压系统图审图通病：
　　1.高压一次接线图是否合理；是否已征得供电局的同意。
2.有无计量专用柜。
3.选用标准图是否正确。
4.继电保护方式是否合理；整定计算和选择性是否正确。
5.进线、出线、联络、电压互感器、及计量等回路之联接是否正确。
6.二次接线图是否正确，端子接线图是否齐全、进线、联络等有无安全闭锁装置。
7.高压电缆规格型号是否正确；是否考虑了热稳定问题，有无计算。
8.高压母线的规格型号选择是否正确；高压电器的选择与开关柜是否符合。
9.仪表配备是否齐全，电流表、电流互感器等规格型号是否正确。
10.电压互感器，断路器等规格型号与高压开关柜的成套性是否符合。

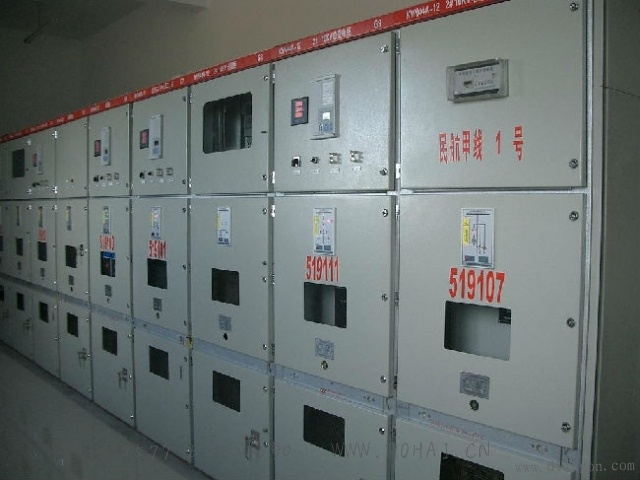

典型一次进线方案
　　局站变电所母线采用单母线制，采用两路或以上进线时，用高压隔离开关分断单母线。当任一路进线或变压器发生故障时，另一路进线或变压器给全部负荷继续供电，操作灵活性较好，供电可靠性较高。
　低压系统图审图通病：
　　1.主开关及配出回路开关断流能力是否能满足要求。
2.电流互感器的变比是否合适，与电流表、电度表是否配合。
3.低压母线安装是否合理，进入开关柜有无问题。
4.变压器容量计算是否正确，电容补偿是否适当。
5.配出回路是否都有计算，导线规格型号有无错误。
6.保护开关的选择与导线的配合是否正确，上下级之间选择性如何。
7.保护和计量是否满足规范要求，及供电部门的规定。
