低噪声开关电源原理电路图

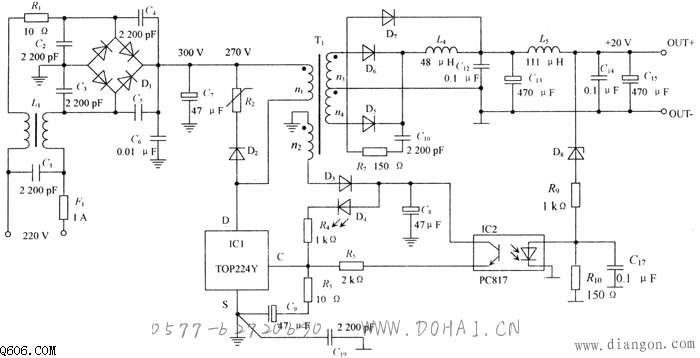

电路如图所示，该电路可以获得更大的输出功率，只需更改部分器件。图中左边的电路 R1,L1,D1,C1至C7是常规的共模滤波和整流电路，获取约300 V的直流电压供DC-DC变换电路使用；最右边电路L5,C11等是普通的LC滤波电路；IC2,D8,R9,R10组成电压反馈电路，形成闭环结构，稳定电源输出电压；中间部分是DC-DC变换器，降噪声的关键是对这一部分的电路进行适当处理。
