发电机绝缘过热监测装置

  • A+
所属分类:电工知识

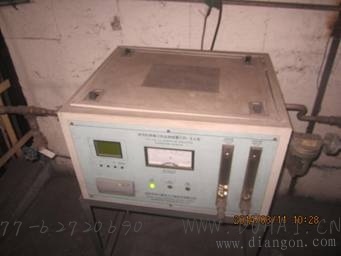

这是发电机绝缘过热监测装置,能早期检测和预报发电机定子铁芯、定子线棒、转子绕组等部件的绝缘局部过热。它由试验粒子源、过滤器、电磁阀、离子室、检测流量表、声光报警控制电路、微电流放大器、单板机、取样器、电流表、打印机等组成。该装置在线检测需接通冷却气体管路,将联接管路与发电机本体构成密闭循环系统。 如果发电机运行中,其部件绝缘有局部过热时,过热的绝缘材料热分解后,产生冷凝核,冷凝核随气流进入装置内。 由于冷凝核远比气体介质分子的体积大而重,负离子附着在冷凝核上,负离子运行速受阻, 从而使电离电流大幅度下降。 电离电流下降率与发电机绝缘过热程度有关。经试验确定,当电流下降到某一整定值时,代表着绝缘早期故障隐患的发生和存在,装置及时发出报警信号。
