相序保护器操作指南
1、把三相电源的三相四线分别接入相序保护器的L1、L2、L3、N端。
2、相序保护器的常开、常闭输出端,分别接入控制设备的回路。详见相序保护器接线示意图

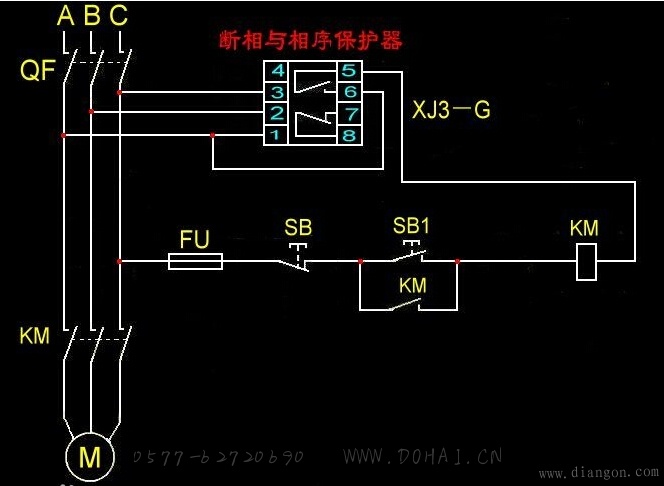

相序保护器接线图
3、设置参数,把连接好的相序保护器通上三相电,液晶屏显示其中一相的电压。
(1)相序保护器正常情况下,按一下R/M,进入设置状态,设置字符闪烁,此时液晶屏上显示设置和相序字样,按▲或▼键可选择是否启用相序保护功能,ON表示开启,OFF表示关闭。
(2)再按一下相序保护器的R/M,设置过电压值,液晶屏上显示设置和过压字样,按▲或▼键设置过电压值,过电压值在381V~500V范围内设置,步进量为1V;再按一次R/设置键,设置过电压动作时间(单位为秒),动作时间
可在0.1~20秒范围之间设置,步进量为0.1秒。 接线示意图
(3)再按一下相序保护器的R/M,设置欠电压值,液晶屏上显示设置和欠压字样,按▲或▼键设置欠电压值,欠电压值在150V~219V范围内设置,步进量为1V;再按一次R/ M,设置过电压动作时间(单位为秒),动作时间可在0.1~20秒范围之间设置,步进量为0.1秒。
(4)再按一下相序保护器的R/M,液晶屏上显示End字样,本次设置完成。
(5)当相序保护器发生电源过压、欠压、缺相、错相、不平衡等故障时,液晶屏上分别闪烁显示过压、欠压、缺相、相序、不平衡等字样,如果故障时间超过设置的动作时间,过压、欠压、缺相、相序、不平衡等字样保持常亮,同时显示故障时的电压值,这时输出触点转换。
(6)由于相序保护器缺相、错相故障属于不可自动恢复性故障;故发生缺相、错相故障时,相序保护器能记忆自锁。即使安全切断相序保护器工作电源,也会存储故障信息;只有在排除缺相、错相故障后,按R/设置键,相序保护器才能复位。而发生过压、欠压故障后,如果线路电压又恢复了正常设置电压范围,相序保护器能自动恢复。也可按R/设置键手动恢复。
