根据电路图连接实物图的方法

在初学电路时，经常遇到由电路图连接实物图的习题，不少人对此感到难以掌握。本人在长期的教学实践中，将此类习题的解答方法归纳为“拆、串、并、连”四步曲，效果较好，现举例说明。

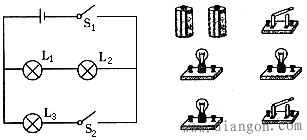

例1．按下图的电路图，将右边的实物连接起来。

图1

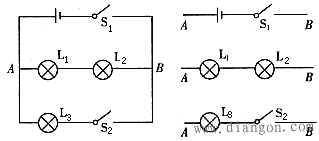

解：第一步“拆”，具体方法是，在电路图中，以电源为中心，向两边扩展，直到电路分叉处，找到两个分支点AB，明确电路的干路部分，支路部分（如图2所示，两个分支点包括电源的部分为干路部分，其它的为支路部分），将电路在分支点处断开，从而将整个并联电路拆成三部分，如图3所示。

图2                              图3

　　第二步“串”，具体方法就是将实物按第一步中拆成的干路、支路、支路三部分分别串联，注意各部分电路包含的电路元件要一致，连成的电路如图4所示。

图4                              图5                                图6

　　第三步“并”，具体方法就是将连好的两个支路进行并接，在本题中就是将两个支路的左端与左端相接，并取公共端A，两个支路的右端与右端相接，并取公共端B（在电学中，我们认为一根导线就是一端，公共端取在何处，根据连图的方便），连成的电路如图5所示。
第四步“连”，具体方法就是将第三步中所取的两个公共端A、B分别与干路部分相连，连好的电路如图6所示。

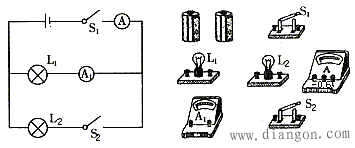

例2．按电路图连接实物图。

图7

　　解：本题中，由于使用了电流表，难度有所增加，接线时必须注意接线柱的标号，让电流从正接线柱流入电流表，从负接线柱流出电流表。

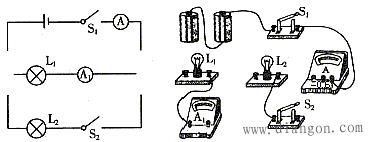

第一步“拆”，找出电路图中的两个分支点，断开分支点，将整个并联电路拆成干路、支路、支路三部分，如图8所示。

图8                                        图9

　　第二步“串”，按拆成的干路、支路、支路三部分，将对应的实物分别相连，连好的电路如图9所示。
第三步“并”，将连好的两个支路进行并接，在本题中就是将两个支路的上左端与上左端相连，并取公共端A，两个支路的下端与下端相连，并取公共端B，连好的电路如图10所示。

图10                                                  图11

　　第四步“连”，将支路的两个公共端与干路相连，注意让电流从电流表的正接线柱流入，连好的电路如图11所示。假如在电路图中，还使用电压表，方法仍相同，只是电压表放在最后接，并注意将电压表并接在所要测量电压的电路的两端。

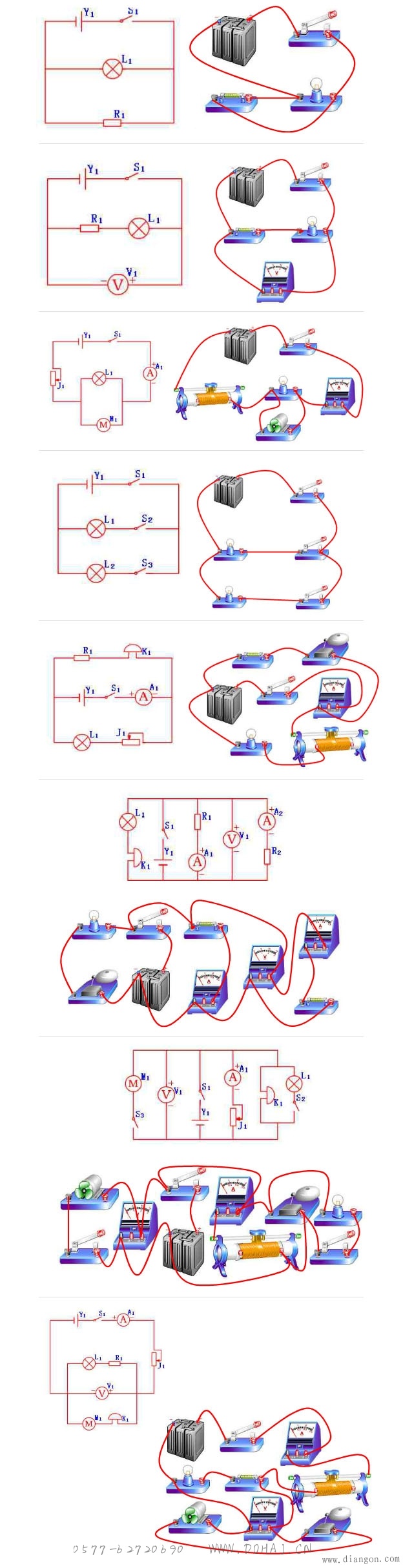

其它更多电路连接参考：
