时间继电器型号

时间继电器常见的型号
DS-21 DS-21C DS-31 DS-31C DS-31/2 DS-31C/2
DS-22 DS-22C DS-32 DS-32C DS-32/2 DS-32C/2
DS-23 DS-23C DS-33 DS-33C DS-33/2 DS-33C/2
DS-24 DS-24C DS-34 DS-34C DS-34/2 DS-34C/2
DS-25 DS-25C DS-35 DS-35C DS-35/2 DS-35C/2
DS-26 DS-26C DS-36 DS-36C DS-36/2 DS-36C/2
DS-27 DS-27C DS-37 DS-37C DS-37/2 DS-37C/2
DS-28 DS-28C DS-38 DS-38C DS-38/2 DS-38C/2
JS-11A/11、JS-11A/21、JS-11A/12、JS-11A/22、
JS-11A/13、JS-11A/31、JS-11A/32、JSS-11A、
JSS-12A、JSS-24SS-94B/1-1、SS-94B/1-2、
SS-94B/2-1、SS-94B/2-2、SS-94/1、SS-94/2、
SS-94/3、SS-94/4、SSJ-11A、SSJ-11B、SSJ-21A、
SSJ-31A、SSJ8-11A、SSJ8-11B、SSJ8-21A、
SSJ8-21B、SSJ8-31A、SSJ8-31B
RS-11A/RS-12A/RS-13A/RS-11B/RS-12B/RS-13B
RS-21A/RS-22A/RS-23A/RS-21B/RS-22B/RS-23B
RS-31A/RS-32A/RS-33A/RS-31B/RS-32B/RS-33B

时间继电器的工作原理

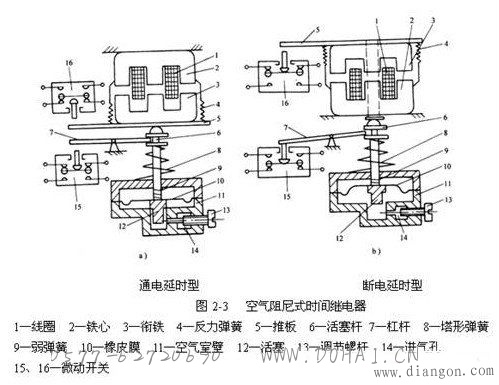

当线圈通电时，衔铁及托板被铁心吸引而瞬时下移，使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落，因为活塞杆的上端连着气室中的橡皮膜，当活塞杆在释放弹簧的作用下开始向下运动时，橡皮膜随之向下凹, 上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间，活塞杆下降到一定位置，便通过杠杆推动延时触点动作，使动断触点断开，动合触点闭合。从线圈通电到延时触点完成动作，这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。吸引线圈断电后，继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。

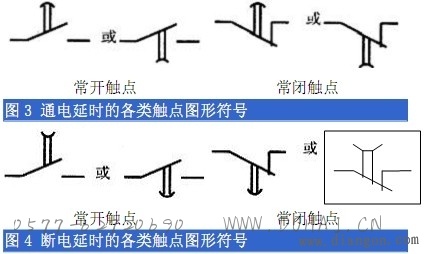

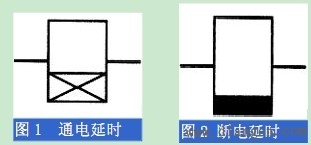

时间继电器符号
