移位寄存器

    移位寄存器不仅有存放数码而且有移位的功能。

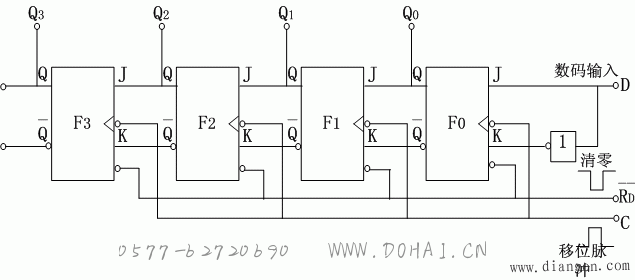

    下图是由JK触发器组成的四位移位寄存器

    F0接成D触发器，数码由D端输入。设寄存器的二进制数为“1011”，按移位脉冲（即时钟脉冲）的工作节拍从高位到低位依次串行送到D端。工作之初先清零。首先D=1，第一个移位脉冲的下降沿来到时使触发器F0翻转，Q₀＝1，其他仍保持“0”态。接着D=0，第二个移位脉冲的下降沿来到时使F0和F1同时翻转，由于F1的J端为1，F0的J端为0，所以Q₁＝1，Q₀＝0，Q₂和Q₃仍为“0”。表22.2.1是其状态表，移位一次，存入一个新数码，直到第四个脉冲的下降沿来到时，存数结束。这时，可以从四个触发器的Q端得到并行的数码输出。如果再经过四个移位脉冲，则所存的“1011”逐位从Q₃端串行输出。

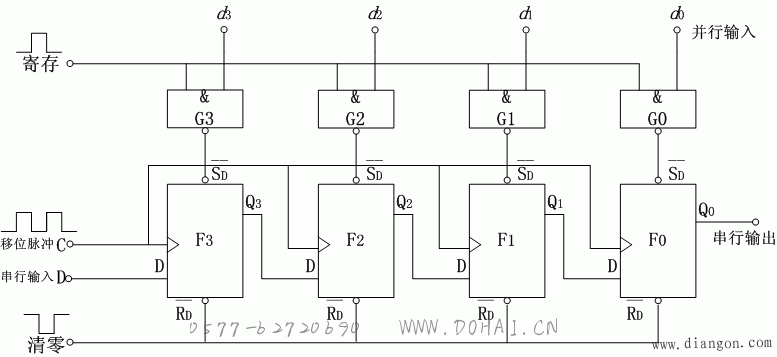

下图是由维持阻塞型D触发器组成的四位移位寄存器。它既可并行输入（输入端为，，，）/串行输出（输出端为），又可串行输入（输入端为D）/串行输出。

　    当工作于并行输入/串行输出时（串行输入端D为“0”），首先清零，使四个触发器的输出全为“0”。再给“寄存指令”之前，G3-G0四个“与非”门的输出全为“1”。当加上该指令时，并设并行输入的二进制数d₃d₂d₁d₀＝1011，于是G3,G1,G0输出置“1”负脉冲，使触发器F3,F1,F0的输出为“1”，G2和F2的输出未变。这样，就把“1011”输入寄存器。而后输入移位脉冲C，使d₀，d₁，d₂ ，d₃依次（从低位到高位）从 Q₀输出（右移），各个触发器的输出端均为恢复为“0”。

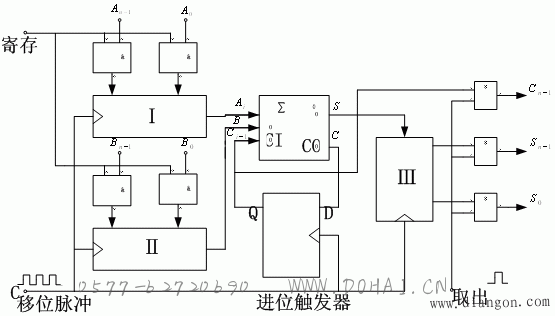

下图所示的是应用于加法器中的一种。图中，Ⅰ，Ⅱ，Ⅲ是三个n位的移位寄存器，Ⅰ和Ⅱ是并行输入/串行输出，Ⅲ是串行输入/并行输出。

　1)进行运算之前先将各个寄存器和进位D触发器清零。

2)给“寄存指令”（正脉冲），将加数A₀-A_n-1和被加数B₀-B_n-1分别送入寄存器Ⅰ和Ⅱ。下

3)输入移位脉冲C，两个寄存器中的数码依次逐位右移（从低位到高位），并送入全加器中逐位相加。

4)逐位相加后，将本位和数S_i存入寄存器Ⅲ；将进位数C_i-1暂时存放在进位触发器中，以便和本位数A_i，B_i相加。D触发器具有将输入数码延迟一步输出的功能，所以用它作为进位触发器。

5)相加完毕后，给“取出指令”（正脉冲），将和数从移位寄存器Ⅲ和进位触发器中取出。最高位C_n-1即为进位数，是存放在进位触发器中的。
