直流电动机的分类及其特性

在直流电动机中，除了必须给电枢绕组外接直流电源外，还要给励磁绕组通以直流电流用以建立磁场。电枢绕组和励磁绕组可以用两个电源单独供电，也可以由一个公共电源供电。按励磁方式的不同，直流电动机可以分为他励、并励、串励和复励等形式。由于励磁方式不同，它们的特性也不同。

1、他励电动机

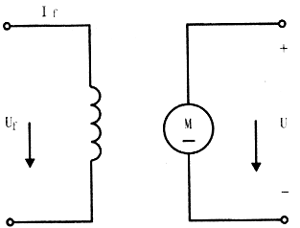

他励电动机的励磁绕组和电枢绕组分别由两个电源供电，如图6所示。他励电动机由于采用单独的励磁电源，设备较复杂。但这种电动机调速范围很宽，多用于主机拖动中。

图1 他励电动机

2、并励电动机

并励电动机的励磁绕组是和电枢绕组并联后由同一个直流电源供电，如图2所示，这时电源提供的电流I等于电枢电流I_a和励磁电流I_f之和，即I=I_a+I_f。

图2 并励电动机

并励电动机励磁绕组的特点是导线细、匝数多、电阻大、电流小。这是因为励磁绕组的电压就是电枢绕组的端电压，这个电压通常较高。励磁绕电阻大，可使I_f减小，从而减小损耗。由于I_f较小，为了产生足够的主磁通Φ，就应增加绕组的匝数。由于I_f较小，可近似为I=I_a。

并励直流电动机的机械特性较好，在负载变时，转速变化很小，并且转速调节方便，调节范围大，启动转矩较大。因此应用广泛。

3、串励电动机

串励电动机的励磁绕组与电枢绕组串联之后接直流电源，如图3所示。串励电动机励磁绕组的特点是其励磁电流I_f就是电枢电流I_a，这个电流一般比较大，所以励磁绕组导线粗、匝数少，它的电阻也较小。

图3 串励电动机

串励电动机多于负载在较大范围内变化的和要求有较大起动转矩的设备中。

4、复励电动机

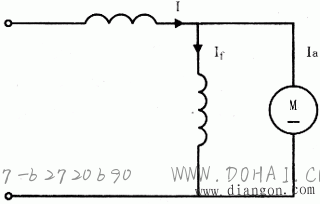

这种直流电动机的主磁极上装有两个励磁绕组，一个与电枢绕组串联，另一个与电枢绕组并联，如图4所示，所以复励电动机的特性兼有串励电动机和并励电动机的特点，所以也被广泛应用。

图4 复励电动机

在以上四种类型的直流电动机中，以并励直流电动机和他励直流电动机应用最为广泛。
