JS14A系列晶体管时间继电器

  • A+
所属分类:继电器

适用范围

JS14A系列晶体管时间继电器

JS14A系列晶体管时间继电器是自动化装置中的重要元件,它具有体积小、重量轻、精度高、寿命长、通用性强等优点,适用于交流50Hz,电压380V及以下和直流220V及以下的控制电路中,按预定时间接通或断开电路。

符合GB14048.5标准。

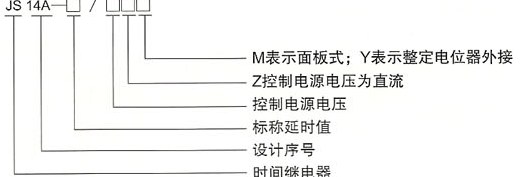

型号及含义

JS14A系列晶体管时间继电器的型号及含义

一些常见的JS14A时间继电器型号有:

JS14A 10S/36V 时间继电器  JS14A 1200S 380V 时间继电器
JS14A 120S/24V   JS14A 120S/36V JS14A 120S/380V JS14A 15S 220V
JS14A 15S DC24V JS14A 1800S 380V JS14A 180S  380V  JS14A 180S/36V
JS14A 60S/24V  JS14A 60S/36V JS14A 60S/DC24V  JS14A 60S/DC36V
JS14A 8小时 220V  JS14A 900S 380V  JS14A 90S /220V  JS14A/M 10S 380V
JS14A/M 10S DC24V  JS14A/M 120S 380V  JS14A/M 30S 380V  JS14A/M 60S 380V

技术参数

1.电源电压:AC50Hz、36V、110V、127V、220V、380V;DC24V、27V、30V、36V、110V、220V(其它电压可定制),动作电压为85%~110%额定控2制电源电压;

2.触头电寿命:交流10万次,直流6万次;

3.机械寿命:≥60万次;

4.触头额定控制量:AC15:100VA;DC13:20W;

5.功耗:≤5VA;

6.使用环境:-5℃~+40℃。

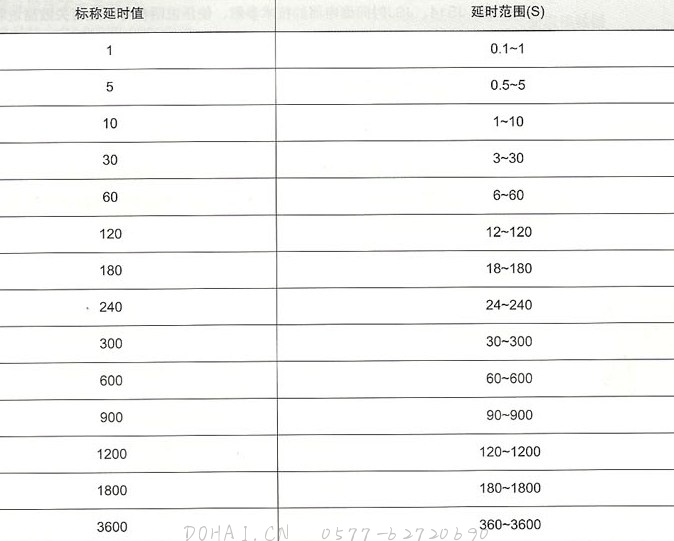

JS14A晶体管时间继电器的范围及代号

JS14A系列晶体管时间继电器的延时标准

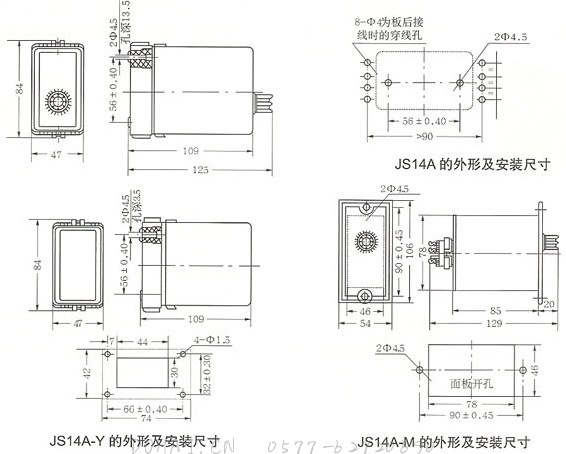

外形和安装尺寸及接线图

JS14A系列晶体管时间继电器税务外型及安装尺寸

使用说明

继电器铭牌上的刻度并不是继电器的实际延时时间,可作为参考,其实际延时只应为实际使用时测得。

附注:JS14(JSJ)时间继电器的技术参数、使用说明参考以上有关数据说明。

如果你希望了解JS14A系列晶体管时间继电器的更多内容,如产品使用说明书,规格型号,价格,更换等信息,请联系我们
