在一些电路中相信大家都见过长着几个脚的小元件,其中有一种叫8050三极管,今天我们来了看看8050三极管引脚图,8050三极管参数情况:

  8050三极管是什么?

8050三极管是非常常见的NPN型晶体三极管,在各种放大电路中经常看到它,应用范围很广,主要用于高频放大。也可用作开关电路。

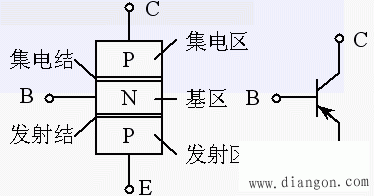

  8050三极管引脚图:

8050三极管引脚图 8050三极管参数

8050三极管(TO-92封装)引脚图

8050三极管引脚图 8050三极管参数

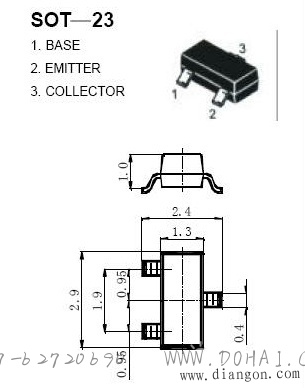

8050三极管(SOT-23封装)引脚图

8050三极管引脚图 8050三极管参数

8050三极管电路图

  8050三极管参数:

类型:开关型;

极性:NPN;

材料:硅;

最大集电极电流(A):0.5 A;

直流电增益:10 to 60;

功耗:625 mW;

最大集电极-发射极电压(VCEO):25;[1]

特征频率:150 MHz

PE8050 硅 NPN 30V 1.5A 1.1W

3DG8050 硅 NPN 25V 1.5A FT=190 *K

2SC8050 硅 NPN 25V 1.5A FT=190 *K

MC8050 硅 NPN 25V 700mA 200mW 150MHz

CS8050 硅 NPN 25V 1.5A FT=190 *K

s8050三极管参数

参数:耗散功率0.625W(贴片:0.3W)

集电极电流0.5A

集电极--基极电压40V

集电极--发射极击穿电压25V集

电极-发射极饱和电压 0.6V

特征频率fT 最小150MHZ 典型值产家的目录没给出

引脚排列为EBC或ECB 838电子

按三极管后缀号分为 B C D档 贴片为 L H档

放大倍数B85-160 C120-200 D160-300 L100-200 H200-350

ss8050三极管参数

耗散功率0.625W(贴片:0.3W)

集电极电流0.5A

集电极--基极电压40V

集电极--发射极击穿电压25V

集电极-发射极饱和电压 0.6V

特征频率fT 最小150MH

按三极管后缀号分为 B C D档 贴片为 L H档

放大倍数B85-160 C120-200 D160-300 L100-200 H200-350

管脚排列顺序:E,B,C
