变频器基础知识

　1　简介

变频器（Variable-frequencyDrive，缩写：VFD），也称为变频驱动器或驱动控制器，可译作Inverter（和逆变器的英文相同）。变频器是可调速驱动系统的一种，是应用变频驱动技术改变交流电动机工作电压的频率和幅度，来平滑控制交流电动机速度及转矩，最常见的是输入及输出都是交流电的交流/交流转换器。

在变频器出现之前，要调整电动机转速的应用需透过直流电动机才能完成，不然就是要透过利用内建耦合机的VS电动机，在运转中用耦合机使电动机的实际转速下降，变频器简化了上述的工作，缩小了设备体积，大幅度降低了维修率。不过变频器的电源线及电动机线上面有高频切换的讯号，会造成电磁干扰，而变频器输入侧的功率因素一般不佳，会产生电源端的谐波。

变频器的应用范围很广，从小型家电到大型的矿场研磨机及压缩机。全球约1/3的能量是消耗在驱动定速离心泵、风扇及压缩机的电动机上，而变频器的市场渗透率仍不算高。能源效率的显著提升是使用变频器的主要原因之一。

变频器技术和电力电子有密切关系，包括半导体切换元件、变频器拓扑、控制及模拟技术、以及控制硬件及固件的进步等。

　2　变频器工作原理

2.1概述

主电路是给异步电动机提供调压调频电源的电力变换部分，变频器的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。

2.2整流器

最近大量使用的是二极管的变流器，它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器，由于其功率方向可逆，可以进行再生运转。

2.3平波回路

在整流器整流后的直流电压中，含有电源6倍频率的脉动电压，此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动，采用电感和电容吸收脉动电压（电流）。装置容量小时，如果电源和主电路构成器件有余量，可以省去电感采用简单的平波回路。

2.4逆变器

同整流器相反，逆变器是将直流功率变换为所要求频率的交流功率，以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。以电压型pwm逆变器为例示出开关时间和电压波形。

控制电路是给异步电动机供电（电压、频率可调）的主电路提供控制信号的回路，它有频率、电压的“运算电路”，主电路的“电压、电流检测电路”，电动机的“速度检测电路”，将运算电路的控制信号进行放大的“驱动电路”，以及逆变器和电动机的“保护电路”组成。

（1）运算电路：将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算，决定逆变器的输出电压、频率。

（2）电压、电流检测电路：与主回路电位隔离检测电压、电流等。

（3）驱动电路：驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。

（4）速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg等)的信号为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。

（5）保护电路：检测主电路的电压、电流等，当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压、电流值。

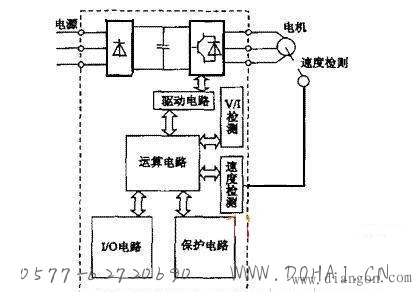

变频器原理框图
