变频器的选配、安装和设置

变频器是专门针对电机调速而做的一种控制装置。既然如此,在选配变频器时,一定要选择与被控制的电机所匹配的变频器,才能发挥两者的性能。然后完成变频器的硬件安装(固定在合适的位置上,并完成外围的接线)。最后就是对变频器进行相应的设置。
一、变频器的选配:1、变频器的功率要和电机的功率相当或略大一点。如果两者不匹配,对于检测来说就有可能漏检信号(选大了)、误检误报警,甚至还会使变频器自身过热(选小了)。2、外接控制信号端点多于变频器的输入端点时要需要配置端点扩展器。3、如果电机有制动要求时要选择和变频器功率相当,电阻值要适合制动电流的电阻。
二、变频器的安装:1、变频器是一种由电子元件组成的装置,适合安装在干燥通风、无腐蚀气体和少尘的地方。2、接好控制端点、通信端点、输入电源端点、输出电机端点、制动端点及保护地端点的线路。
三、变频器的设置:1、认真读取说明书,了解各操作按键的作用和功能(因品牌不同按键的作用和功能会有差异),以便于完成设置的操作。2、另取一张书写纸,从说明书中把要进行设置(包括备选设置和用作效果对比的设置)的各项参数所对应的代码、对应的选择列出表来,对号入座的进行设置。3、上电试运行,检验设置是否达到要求,如没达到要求,需对其进行修改,直至达到要求为止。
变频器的选配和安装这不是什么难事,相对较难的是它的设置。既然变频器是专门针对电机调速而做的一种控制装置,那么它不仅有它自身独立的设置项,还有与电机密不可分的相关设置项。变频器与电机及控制按扭一起构成一个有指令输入、控制过程、输出执行的有序的系统,所以才在前面说了这么多有关电机的基础内容把它们联系起来后,再对变频器进行各项设置就会很轻松了。
变频器的品牌较多,虽有其差异,但大体上都会由几部分组成:一、输入;二、整流和滤波、三、输出。
1、 变频器的输入:变频器的输入端点由五个相对独立的部分组成:
1)、变频器自身所带的轻触式按键面板,上面有诸如停止、运行、存储、设置项选择等按键,还有一个用于调速的电位器组成,并由其接口与变频器相应按接口对接对来实现对变频器的设置和操作。变频器的任何设置和修改都要这上面来完成。
2)、外接控制信号,可由外接的按扭开关和继电器组成的功能开关对变频器进行操作。一般外接控制信号只有四个,如果控制信号多于四个,就需要用扩展器(板)。
3)、外接调速电位器,通过电位器的分压作用,取出一定电压的分压比值,由电阻分压得到的电压是一个模拟量,还要由变频器内部进行模数转换,转换后得到一个数值量去控制变频器输出的电压频率。
4)、通过变频器内的PU端口,或RS232、RS485端口,可与其通讯。
5)、电源输入,单相电源输入由L、N、EP三根线组成;三相电源输入由L1、L2、L3、EP四根线组成。

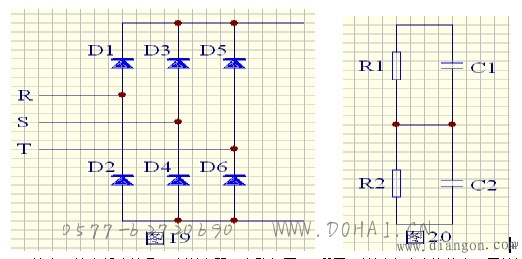

2、整流和滤波:变频器不论用单相或三相电源供电,都需要先把交流电经整流后变为直流电。以三相电源为例,整流电路如19图所示。这是一个三相全桥式的整流电路,整流后的直流电成分中还会有脉动直流成分,所以还要进行滤波,滤波电路如图20所示。

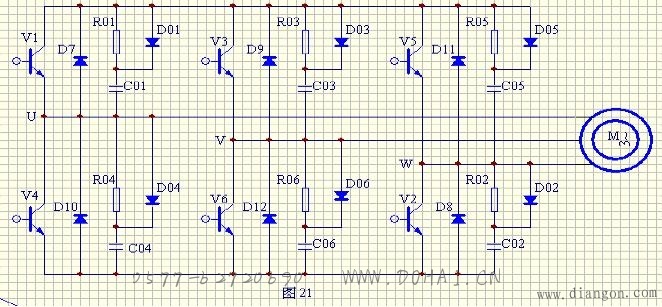

3、输出:输出部分就是一个逆变器,电路如图21所示。搞过音响功放的人一看就知道,这和末级功放有点类似。
如果电源输入的是三相(380V),那电机就可接成星形,也可以接成角形;如果电源输入的是单相(220V),那么电机的绕组线圈是380V的就不能接入,只能接入电机绕组线圈是220V的,且也只能接成角形,如果接成星形,电机的绕组线圈就得不到220V的电压而处于欠压工作状态。所以在接电机时一定要注意这一点。
