变压器的电流速断保护调试

  • A+
所属分类:电力配电知识

1、适用范围

对于容量较小的变压器,当其过电流保护的动作时限大于0.5s时,可在电源侧装设电流速断保护。它与瓦斯保护配合,以反映变压器绕组及变压器电源侧的引出线套管上的各种故障。

2、安装

主电源侧。

当变压器的电源侧为直接接地系统时,保护采用完全星形接线,若为非直接接地系统,可采用两相不完全星形接线。

3、缺点

只可切除变压器电源侧及油箱内部发生的各种故障。

负荷侧套管及引出线相间短路保护不到,只能由后备保护动作。

4、整定原则

避开负荷侧母线短路最大短路电流;避开励磁涌流。

保护的动作电流可按下列之一选择:

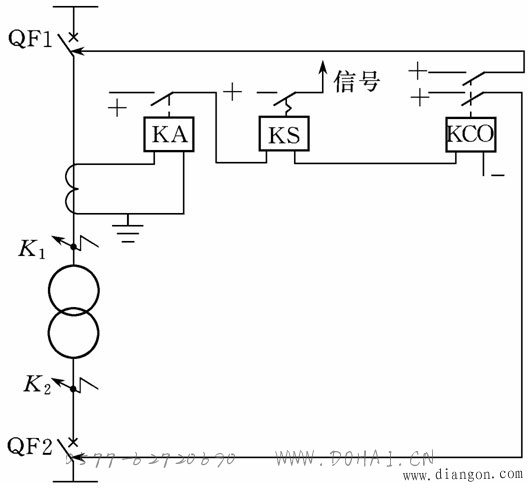

按大于变压器负荷侧K2点短路时流过保护的最大短路电流,即:

Iset=Krel * Ik.max

式中Krel:可靠系数,对电磁型电流继电器,取1.3~1.4;

Ik.max:最大运行方式下,变压器低压侧母线发生短路故障时,流过保护的最大短路电流。

5、灵敏系数

Klm≥2

否则,应装设纵联差动保护。
