变压器纵差动保护的特点

1．励磁涌流的特点及克服励磁涌流的方法

（1）励磁涌流

在空载投入变压器或外部故障切除后恢复供电等情况下在空载投入变压器或外部故障切除后恢复供电等情况下，变压器励磁电流的数值可达变压器额定6～8倍变压器励磁电流通常称为励磁涌流。

（2）产生励磁涌流的原因

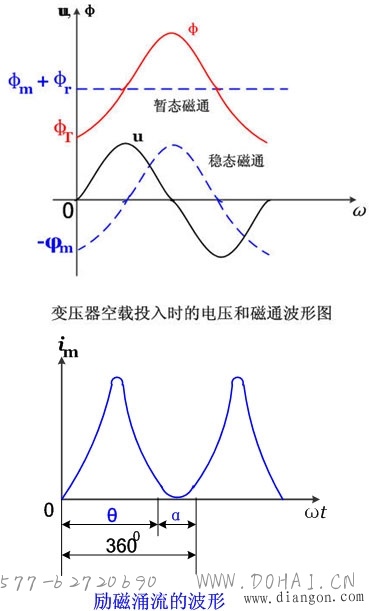

因为在稳态的情况下铁心中的磁通应滞后于外加电压90°，在电压瞬时值u=0瞬间合闸，铁芯中的磁通应为-Φm。但由于铁心中的磁通不能突变，因此将出现一个非周期分量的磁通+Φm，如果考虑剩磁Φr，这样经过半过周期后铁心中的磁通将达到2Φm+Φr，其幅值为如图所示。此时变压器铁芯将严重饱和，通过图可知此时变压器的励磁电流的数值将变得很大，达到额定电流的6～8倍，形成励磁涌流。

（3）励磁涌流的特点

①励磁电流数值很大，并含有明显的非周期分量，使励磁电流波形明显偏于时间轴的一侧。

②励磁涌流中含有明显的高次谐波，其中励磁涌流以2次谐波为主。

③励磁涌流的波形出现间断角。

（4）克服励磁涌流对变压器纵差保护影响的措施

①采用带有速饱和变流器的差动继电器构成差动保护；

②利用二次谐波制动原理构成的差动保护；

③利用间断角原理构成的变压器差动保护；

④采用模糊识别闭锁原理构成的变压器差动保护。

2．不平衡电流产生的原因

（1）稳态情况下的不平衡电流

①变压器两侧电流相位不同

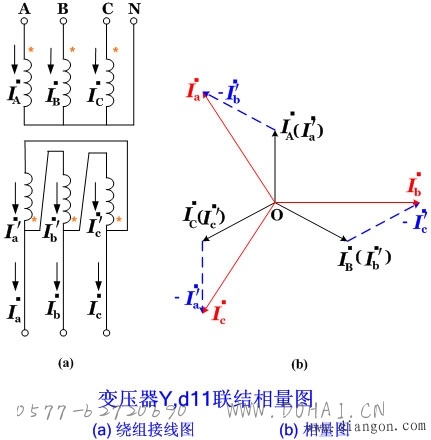

电力系统中变压器常采用Y，d11接线方式，因此，变压器两侧电流的相位差为30°，如下图所示，Y侧电流滞后△侧电流30°，若两侧的电流互感器采用相同的接线方式，则两侧对应相的二次电流也相差30°左右，从而产生很大的不平衡电流。

②电流互感器计算变比与实际变比不同

由于变比的标准化使得其实际变比与计算变比不一致，从而产生不平衡电流。

③变压器各侧电流互感器型号不同

由于变压器各侧电压等级和额定电流不同，所以变压器各侧的电流互感器型号不同，它们的饱和特性、励磁电流（归算至同一侧）也就不同，从而在差动回路中产生较大的不平衡电流。

④变压器带负荷调节分接头

变压器带负荷调整分接头，是电力系统中电压调整的一种方法，改变分接头就是改变变压器的变比。整定计算中，差动保护只能按照某一变比整定，选择恰当的平衡线圈减小或消除不平衡电流的影响。当差动保护投入运行后，在调压抽头改变时，一般不可能对差动保护的电流回路重新操作，因此又会出现新的不平衡电流。不平衡电流的大小与调压范围有关。

（2）暂态情况下的不平衡电流

暂态过程中不平衡电流的特点：

①暂态不平衡电流含有大量的非周期分量，偏离时间轴的一侧。

②暂态不平衡电流最大值出现的时间滞后一次侧最大电流的时间（根据此特点靠保护的延时来躲过其暂态不平衡电流必然影响保护的快速性，甚至使变压器差动保护不能接受）。
