步进电动机的脉冲分配电路

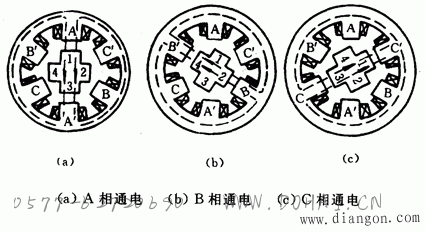

　　步进电动机绕组是按一定通电方式工作的，为实现这种轮流通电，需将控制脉冲按规定的通电方式分配到电动机的每相绕组。这种分配既可以用硬件来实现，也可以用软件来实现。实现脉冲分配的硬件逻辑电路称为环行分配器。在计算机数字控制系统中，采用软件实现脉冲分配的方式相应称作软件环分。

硬件环形分配器：
硬件环形分配器需要根据步进电动机的相数和要求的通电方式设计，图为一个三相六拍的环形分配器。
分配器的主体是三个J-K触发器。三个J-K触发器的Q输出端分别经各自的功放线路与步进电动机A、B、C三相绕组连接。当QA＝1时，A相绕组通电；QB＝1时，B相绕组通电；QC＝1时，C相绕组通电。W＋△X和W－△X是步进电动机的正反转控制信号。
正转时，各相通电顺序：

 　　　A－AB－B－BC－C－CA

　　反转时，各相通电顺序：

　　　A－AC－C－CB－B－BA

软件环分：
对于不同的计算机和接口器件，软件环分有不同的形式，现以AT89C51单片机配置的系统为例加以说明。
1） 由P1口作为驱动电路的接口
控制脉冲经AT89C51的并行I/O接口P1口输出到步进电动机各相的功率放大器输入，设P1口的P1.0输出至A相，P1.1输出至B相，P1.2输出至C相。
2）建立环形分配表
为了使电动机按照如前所述顺序通电，首先必须在存储器中建立一个环形分配表，存储器各单元中存放对应绕组通电的顺序数值，当运行时，依次将环形分配表中的数据，也就是对应存储器单元的内容送到P1口，使P1.0、P1.1、P1.2依次送出有关信号，从而使电动机轮流通电。 　　表为三相六拍环形分配表，K为存储器单元基地址（十六位二进制数），后面所加的数为地址的索引值。
可见，要是电动机正转，只需依次输出表中各单元的内容即可。当输出状态已是表底状态时，则修改索引值使下次输出重新为表首状态。如要使电动机反转，则只需反向依次输出各单元的内容。当输出状态达到表首状态时，则修改指针使下一次输出重新为表底状态。
