熔断器与开关电器配合使用时的选用

  • A+
所属分类:电工知识

熔断器在使用时,经常需要与其他的开关电器配合使用,如一些常见的控制电路,由熔断器断路器、接触器、热继电器、电缆(导线)、电动机所组成。其中的断路器作为电路的电源开关,接触器用于远距离控制电动机,热继电器用于保护电动机、电动机馈电电缆和接触器不受过电流破坏,而接触器、热继电器、电动机馈电电缆和电动机本身的短路保护由断路器负责。所以本文讨论的主要是在和其他的电器开关配合使用时,该怎样选择熔断器

这种组合设备中的每一个电器元件都有预先规定的专门保护范围。低倍数过电流保护段由热继电器负责,高倍数过电流保护段及低于断路器额定分断能力的短路电流由断路器的瞬动脱扣器分断,这样可以发挥断路器本身的优越性。只有在出现更大的短路电流的情况下熔断器才动作。这时,断路器也被瞬时脱扣器分断,以保证电路各极均被切断。因此选用熔断器、断路器、接触器和热继电器的组合时,需要对各电器元件的有效保护范围和工作特性进行仔细配置,图1就是熔断器与各级保护元件特性的配合示例。

熔断器与三相异步电动机控制电器的保护特性配合

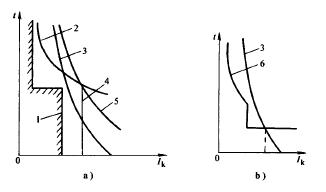

图1:三相异步电动机控制电器的保护特性配合

a)电动机控电器间的配合 b)熔断器与断路器的配合

1—电动机起动特性 2—热继电器特性 3—熔断器特性

4—接触器分断能力 5—电缆承载能力特性 6—断路器脱扣特性

由图1分析:

1)各元件的保护特性均应在电动机反时限特性曲线的下方,而在电动机起动特性曲线的上方。在过电流段内,熔断器的时间电流特性比热脱扣器的动作特性要陡些。这对于电缆和导体的过电流保护是较为理想的,而电动机的过电流保护则需要一个延时特性。在短路电流段内,当电流刚刚超过瞬动脱扣器的动作电流时,断路器的响应比熔断器快,但当电流进一步增加时,熔断器的熔断速度又比断路器的动作速度快了,当电流非常大时,熔断器还有限制预期短路电流的作用,如图1-a所示。

2)热继电器,如常见的JR系列热过载继电器与熔断器的时间电流特性必须能满足电动机从零速起动到全速运行的延时特性。

3)熔断器还必须保护热继电器不受可能超过其额定电流的8倍及以上的大电流破坏。

4)熔断器还必须在短路情况下保护接触器,能分断接触器不能分断的大电流,使得接触器的触头在任何情况下不发生熔焊,或仅出现轻微熔焊现象。接触器分断能力,一般为10倍额定电流值。

5)熔断器与断路器的配合时,熔断器主要分断大短路电流,即熔断器的分断范围是在交点以外的短路电流,而交点以内的熔断器特性曲线位于断路器特性曲线的上方,由断路器分断在交点以内的过电流和小倍数短路电流,如图1-b所示。需要说明的是,如果熔断器不与断路器配合,而与其他电器配合,只要使熔断器的特性曲线位于断路器的特性曲线下方即可,两者没有交叉点。

这些就是熔断器与断路器,接触器,电动机等组合使用时,选取合适的熔断器需要考虑的,如在选取RT16高分段熔断器时,以上这些就需要认真考虑。
