传感器信号的采样/保持

  • A+
所属分类:机电一体化
对输入信号处于采样状态。能完成这种功能的器件叫采样/保持器。采样/保持器在保持阶段相当于一个“模拟信号存储器”。在模拟量输出通道,为使输出得到一个平滑的模拟信号,或对多通道进行分时控制时,也常使用采样/保持器。
1. 采样/保持器的原理
采样/保持器由存储电容C,模拟开关S等组成,如图1所示。

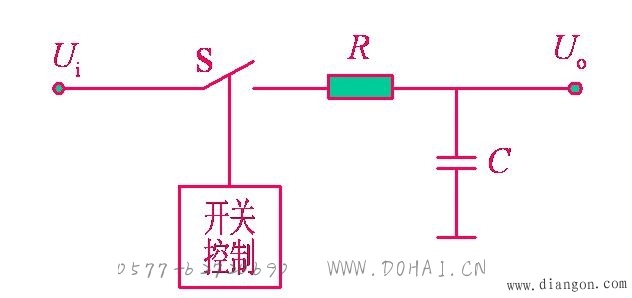

图1 采样/保持原理
2. 集成采样/保持器
 集成采样/保持器的特点是: 
(1)采样速度快、精度高。
(2 下降速率慢。
下面以LF398为例,介绍集成采样/保持器的原理。图2为LF398的原理图。其内部由输入缓冲级、输出驱动级和控制电路三部分组成。

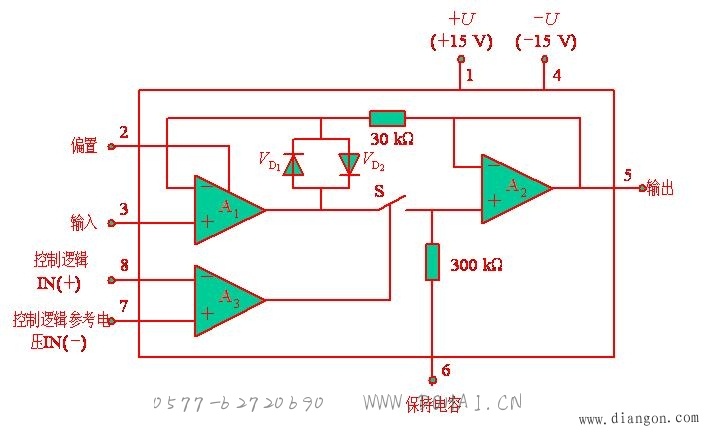

图2LF398的原理图
主要技术指标有: 
(1) 工作电压: ±5~±18 V。
(2) 采样时间: ≤10 μs。
(3) 可与TTL、PMOS、CMOS兼容。
(4) 当保持电容为0.01μF时,典型保持步长为0.5 mV
(5) 低输入漂移,保持状态下输入特性不变。
(6) 在采样或保持状态时高电源抑制。

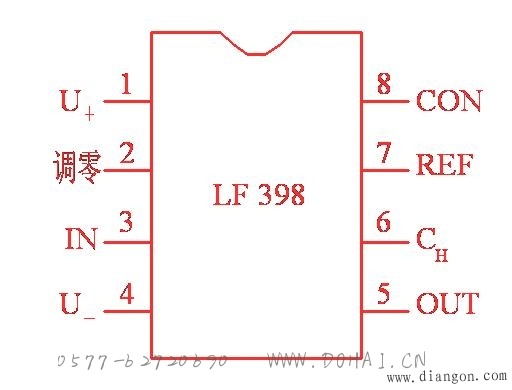

图3 LF398的外引脚图

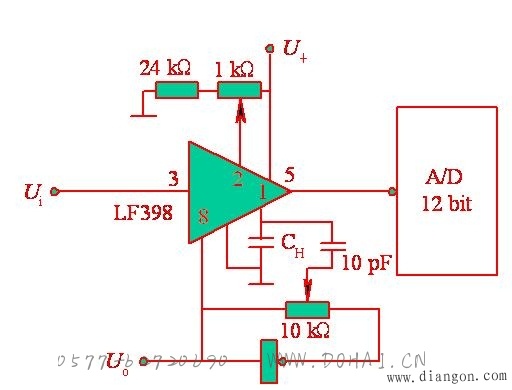

图4 LF398的典型应用图
