配电柜图纸型号详解

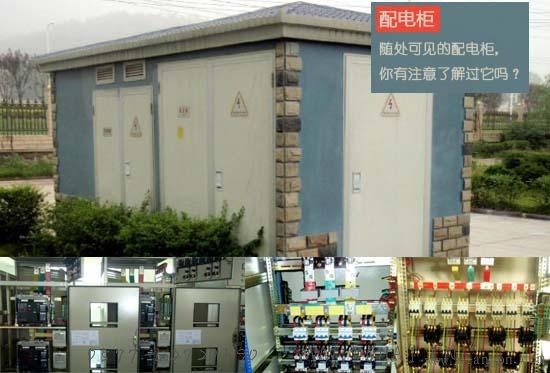

配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散，回路较少的场合。一般我们看到配电柜都是安装在比较隐蔽的角落。

对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。
配电柜型号

配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；

国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.1

配电柜型号型号意思

第一位：P-开启式低压开关柜，G-封闭式低压开关柜
第二位：G-固定死，C-抽出式，H-固定、抽出混装式。
第三位：L（或D）-动力用，K-控制用，S-森源电气系统
GGD较便宜，GCS、GCK为经济型。
例：GGD/M/J①②③
G－交流低压配电柜
G－电器元件固定安装，固定接线
D－电力用柜
M－面板操作
J－静电电容器
①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA
②－主电路方案代号
③－辅助电路方案代号

配电柜图纸详解

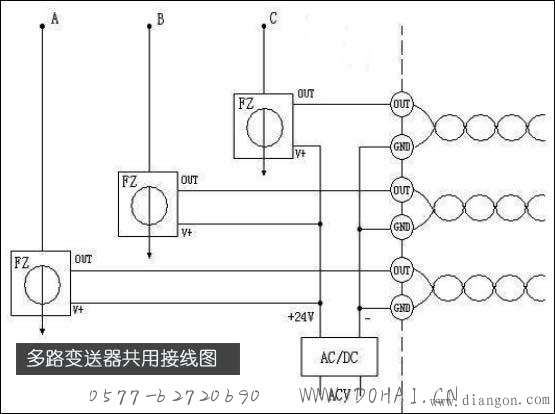

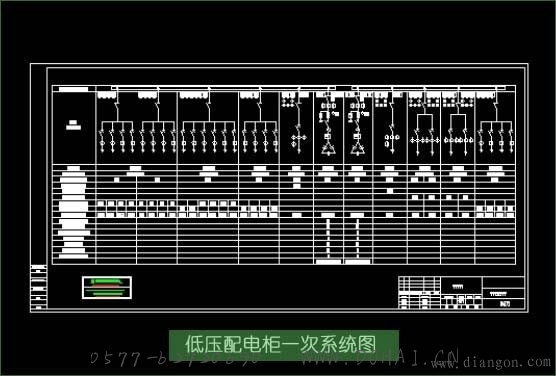

1.我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

2.配电板的电路图分为一次原理图和二次原理图，　一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

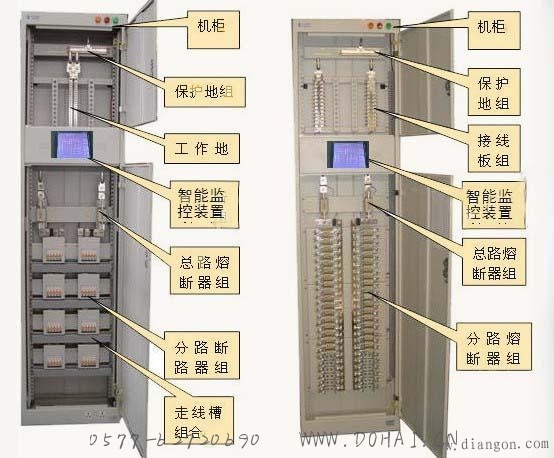

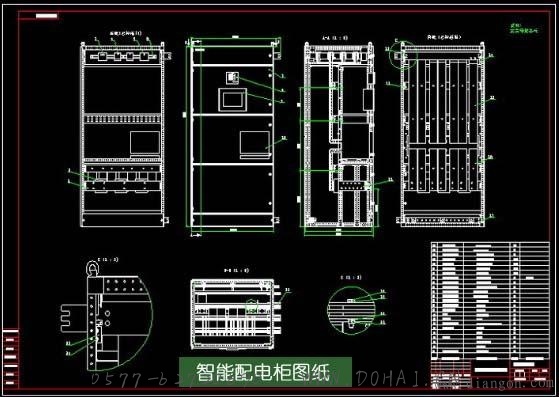

3.以上是智能配电柜的原理图、展开图 、端子排图 、安装接线图等等，这些接线都比较的麻烦，智能配电柜操作起来更方便。
注：关于配电柜的信息资料有限，仅供参考。

配电箱柜的识别
GCK、GCS、MNS是低压抽出式开关柜；
GGD、GDH、PGL是低压固定式开关柜；
XZW综合配电箱；ZBW箱式变电站；
XL、GXL低压配电柜、建筑工地箱；
JXF电器控制箱；
PZ20、PZ30系列终端照明配电箱；
PZ40、XDD（R）电表计量箱

PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：
(1)PXT明装配电箱，暗装加（R）
(2)K有如表1的系列配线方式
(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入
(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路
(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30

表1：

序号 汉语拼音字头 中文解释 装配图号 电气原理图号

1 JL 计量箱 PXT01 PXT01 dq系列

2 CZ  插座箱 PXT02 PXT02 dq系列

3 ZM  照明箱 PXT03 PXT03 dq系列

4 DL  动力箱 PXT04 PXT04 dq系列

5 JC  计量插座箱 PXT05 PXT05 dq系列

6 JZ  计量照明箱 PXT06 PXT06 dq系列

7 JD  计量动力箱 PXT07 PXT07 dq系列

8 ZC  照明插座箱 PXT08 PXT08 dq系列

9 DC 动力插座箱 PXT09 PXT09 dq系列

10 DZ  动力照明箱 PXT10 PXT10 dq系列

11 HH 混合功能箱 PXT11 PXT11 dq系列

12 ZN  智能箱 PXT12 PXT12 dq系列
电气箱柜名称 编号 规格型号
高压开关柜 AH

高压计量柜 AM

高压配电柜 AA

高压电容柜 AJ

低压电力配电箱柜 AP

低压照明配电箱柜 AL

应急电力配电箱柜 APE

应急照明配电箱柜 ALE

低压负荷开关箱柜 AF

低压电容补偿柜 ACC或ACP

直流配电箱柜 AD

操作信号箱柜 AS

控制屏台箱柜 AC

继电保护箱柜 AR

计量箱柜 AW

励磁箱柜 AE

低压漏电断路器箱柜 ARC

双电源自动切换箱柜 AT

多种电源配电箱柜 AM

刀开关箱柜 AK

电源插座箱 AX

建筑自动化控制器箱 ABC

火灾报警控制器箱 AFC

设备监控器箱 ABC

住户配线箱 ADD

信号放大器箱 ATF

分配器箱 **P

接线端子箱 AXT
举例说明：

GCK

第一个 G 代表  配电柜
第二个 C 代表  抽屉式
第三个 K 代表  控制

GGD

第一个 G 代表  配电柜
第二个 G 代表  固定式
第三个 D 代表  动力
配电箱1LA1a 1AL1b AT-DT或1AP2 2AP1 3APc 7AP 1KX之类的的意思

这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范。

但遵循一定的规律，AL是配电箱、AP是动力配电箱、KX是控制箱等。

例如：1AL1b——代表一层一位置的b种类配电箱；AT-DT——电梯配电箱；1AP2——代表一层第二位置上的动力配电箱。
首先明确配电箱位置，是变电所还是楼层箱或是入户箱。明确之后，根据内部的线路图，做出选择。
