低电压启动的过电流保护

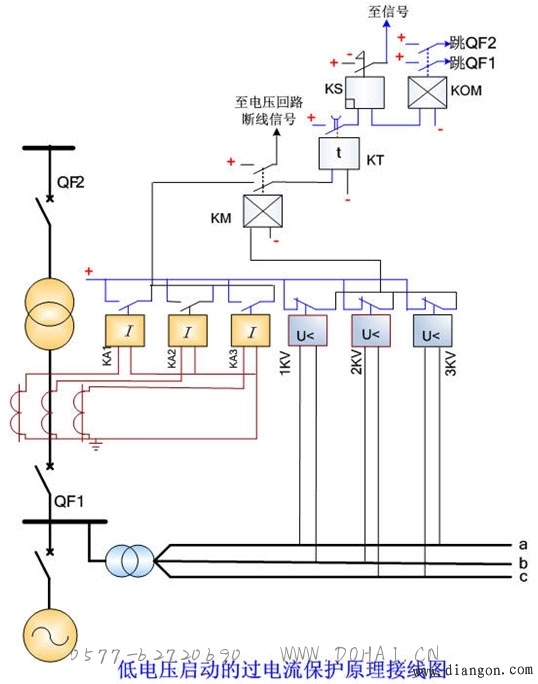

1．低电压启动的过电流保护原理接线

如下图所示。

2．低电压启动的过电流保护工作原理

保护的启动元件包括电流继电器和低电压继电器，只要当电流元件和电压元件同时动作后，才能起动时间继电器经预定时间后，起动出口中间继电器动作与跳闸。

3．低电压启动的过电流保护整定计算

（1）电流元件的起动电流按躲过变压器的额定电流整定：

（2）低电压元件的起动电压应小于正常运行时最低工作电压，同时，外部故障切除后，电动机起动的过程中，它必须返回。根据运行经验，通常用：

4．灵敏系数校验

（1）电流元件的灵敏系数校验：

与过电流的校验相同

（2）电压元件的灵敏系数按下式校验：

5．中间继电器KM的作用

为防止电压互感器二次回路断线后保护误动作。
