低压断路器的工作原理

  • A+
所属分类:断路器

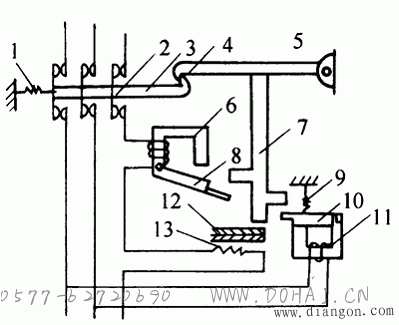

当线路正常工作时,电磁脱扣器6线圈所产生的吸力不能将它的衔铁8吸合。
1.如果线路发生短路和产生较大过电流时,电磁脱扣器的吸力增加,将衔铁8吸合,并撞击杠杆7,把搭钩4顶上去,锁链3脱扣,被主弹簧1拉回,切断主触头2。
2.如果线路上电压下降或失去电压时,欠电压脱扣器11的吸力减小或消失,衔铁10被弹簧9拉开。撞击杠杆7,也能把搭钩4顶开,切断主触头2。
3.当线路出现过载时,过载电流流过发热元件13,使双金属片1 2受热弯曲,将杠杆7顶开,切断主触头2。
