低压配电方式

低压配电线路在设计变电所接线方式时,就应该加以考虑了,工厂里对一些用电量较大的车间,还设置车间变压所,由变压器对各用电设备进行供电,而对用电量较小的车间,就由配电变压器直接供电。

低压配电方式

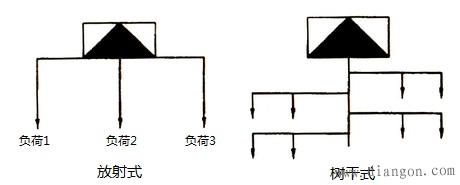

低压配电线路根据负荷的类别、大小、分布情况及负载的性质,进行设计布局,一般有放射式和树干式两种配电方式,如右图所示。

放射式线路可靠性好,但投资费用高,故现在低压配电接线常用树干式,它可获得充分的灵活性,当生产技术改变时,配电线路不必进行较大的变动,因此树干式配电方式的费用较低廉,这就是它的两大特点。当然从供电的可靠性而言,它不及放射式。

低压配电线路有两种安装方法,即电缆敷设法和架空线敷设法。

电缆线路因在地下敷设,所以对外界的大风、结冰等自然影响很小,而且地面上不露电线,从而美化了市容与建筑物的环境,但是电缆线路的投资费用较高,检修较困难,架空线路的优点刚好与它相反。所以对于一般无特殊要求的场所,低压配线都采用架空线路敷设法。

低压架空线路一般是用木杆或水泥杆制成电线杆,用瓷瓶把导线固定在电杆的横担上。两根电线杆间的距离在院内约为30~40M,而在空旷的地带可达40~50M,导线之间的距离为40~60厘米,线路的架设尽可能短捷,同时要考虑架设与维护检修的方便。
