电动机点动连续双重控制

图中各控制线路具有点动控制与连续控制的双重功能。图a)控制线路中通过手动开关SA实现点动与连续控制的切换。SA置于“断”位置，按钮SB2是一个点动按钮；SA置于“通”位置，按钮SB2转换为起动连续控制按钮。

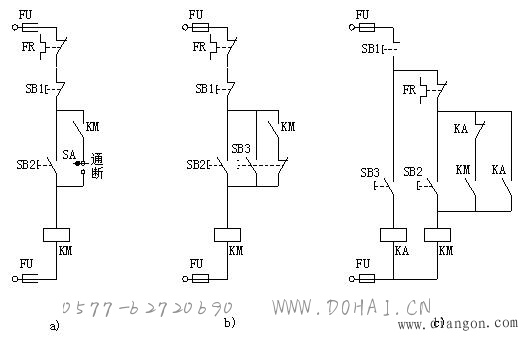

点动连续双重控制线路 a)开关转换形式  b)分别控制形式  c)中间继电器控制形式

        图b)控制线路中用按钮SB2、复合按钮SB3分别控制。点动控制按钮为SB3，按下复合按钮SB3，其动断触头断开接触器KM的自锁触头支路，动合触头所在支路接通，实现点动。连续控制按钮为SB2。
图c)控制线路中，按下按钮SB3，中间继电器KA的动断触头断开接触器KM的自锁触头，而KA的动合触点使接触器KM的线圈通电实现点动，连续控制时用按钮SB2实现。
