电路设计中选择电容器如何防止电路失真

  • A+
所属分类:电容器

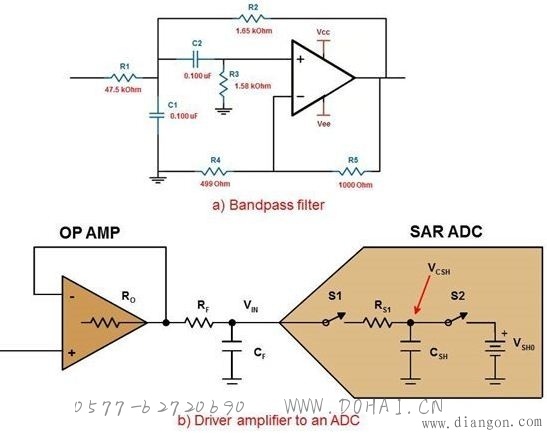

  任何电路选择电容器时都需要注意失真问题。如果电容器在信号路径中,就会出现这类失真。图1是2个在信号路径中包含电容器的典型电路。
  图1a是Sallen-Key带通滤波器的第一级。在该电路中,两个重要电容器出现在通过滤波器的信号路径中。图1b是一个使用R/C对驱动SAR-ADC的放大器。电容器CF在输入信号到达ADC之前完全接触到了该输入信号。


图1.六阶带通滤波器的第一级(a)以及使用R/C对驱动ADC的放大器(b)。
该失真出现的原因是标准电容器的电压与特性相关。换句话说,电容随所应用的电压及频率而变化。
下面是描述在一段电压曲线上电容变化的等式:
C=C0(1+bVCAP),
其中
C0是标称电容
VCAP是整个电容的电压
b是电容器的电压系数

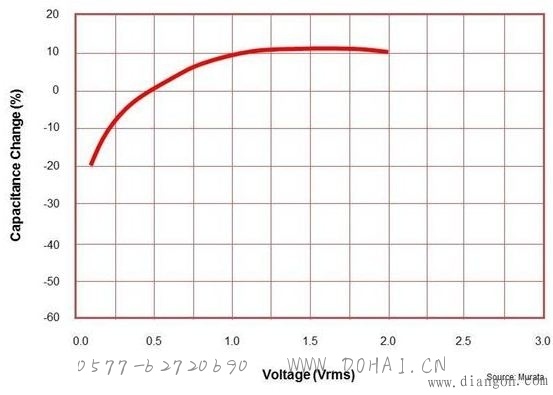

图2是整个电容器相关该效应的典型曲线。


图2.电容器电压系数
电容器输入或输出电荷通过相邻阻抗,可产生一个压降错误。由于电容器的充电电流与电压相关,因此会产生一个非线性错误。对于正弦波来说,该错误包含谐波。
电容器电压系数特性可能在半导体工艺技术中更为明显。由于ADC输入端(图1b)有一个内部输入R/C,因此这种失真现象也会发生在转换器的输入端。
此外,整个电容器的输入信号频率也会影响转换精确度。电容值会引起失真,失真会随频率改变。(图3)。

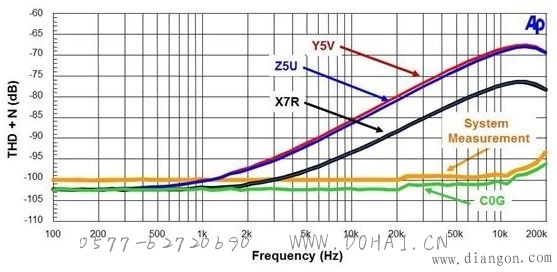

图3.电容器THD+N与频率的比较
该图是几项电容器技术特性及其总谐波失真+噪声(SINAD)与频率性能的比较。图中最底下的曲线是使用C08电容器获得的。C0G电容器数据上面的曲线是系统测量值。图中的其它曲线来自具有不同电介质(Z5U、Y5V和X7R)的陶瓷电容器。请注意,这些类型的电容器会随频率变化产生明显的非线性及信号失真。
图中没有显示NPO类陶瓷电容器。NPO类电容器与C0G性能非常匹配。关键是要为C1和C2(图1a)以及CF(图1b)选择正确的电容器类型。你会发现较高质量的外部电容器(CF)不会降低ADC的AC性能标准。较小内部ADC电容器(CSH)的较大电压系数比不上较大外部电容器的较低电压系数。
信号失真的形式有很多种,但如果遇到此类问题,电路信号路径中的电容器可能是最后才考虑的问题。
