电涌保护器在配电箱安装的布线

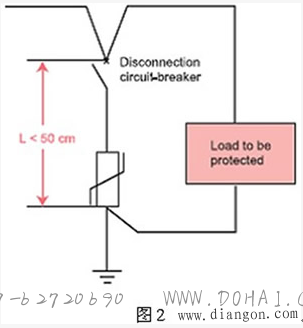

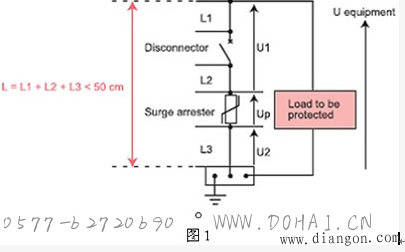

应该遵守的第一条规则是电涌保护器的接地端子到它的后备保护断路器(保险丝)的接线长度不应超过50cm。如图2所示：

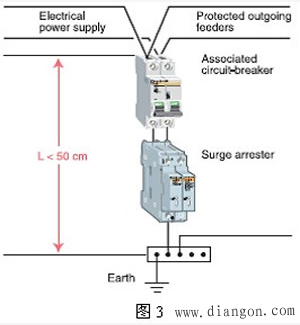

到被保护设备的馈电线必须与电涌保护器端子和后备保护断路器端子正确连接，如图

相线、中性线和地线的连接必须非常紧固以减少回路的表面积。l浪涌保护器的进线与出线的布线必须相互独立以减少对被保护线路的干扰。如图所示：

接线电缆必须平贴配电柜的金属框架，以此减少框架环流，增强对干扰的屏蔽效应。如果被保护负载对过压特别敏感但配电箱却又是塑料架构的，塑料配电箱就必须更换为金属配电柜。在任何情况下，都必须检查配电柜金属框架是否通过很短的连接接地。最后，如果使用屏蔽电缆，必须去掉额外没有效用的电缆长度，否则会降低屏蔽效果。为了遵循电缆长度尽可能短（L<50cm）的规则，相线和中性线应该直接连接到断路器，地线应连接到电涌保护器接地端。建议在民用配电里参照如下接法连线是应尽量使用梳状母排，这样可以获得最佳的布线。

对于上述方案，补充说明如下：相线/中性线接线端子尽可能靠近断路器。中间接地排尽可能靠近电涌保护器。这种接线方式能确保对敏感设备的保护。这样，电源进线和接地线的长度都将最短。
