    吊扇引出三根导线，用万用表欧姆挡两两之间对量，如果线圈没有问题，阻值最大的那一次其空下的那个导线头为主、辅绕组的公共电极。

（ 2）判断主绕组和辅助绕组。

    用万用表将公共电极和剩下的两线头分别测量，阻值小的是主绕组，阻值大的是辅绕组。

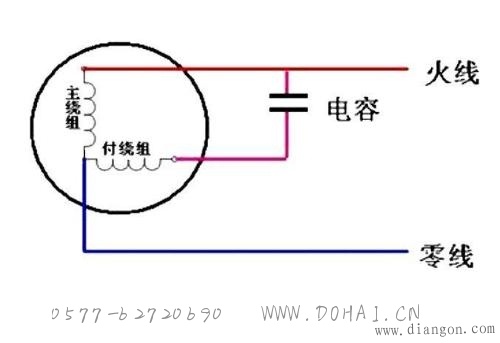

（ 3）主、辅绕组公共端接零线，主绕组另一端接火线，辅绕组的另一端串联电容，电容的另一端也接火线。

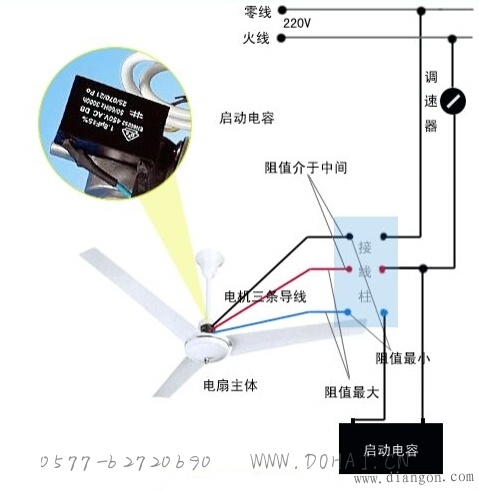

（ 4）火、零线颠倒虽然也能正常运转，但不符合电气规范。 注： 通常吊扇电机的三根出线是红、兰（绿）、黑，电容的两根线接在红、兰上面，然后红接到开关或调速器接相线，黑接零线。 如果颜色分辨不出来，可以利用万用表。分别测量三根出线中两两之间的阻值，如果线圈没有问题，两线之间较大阻值是另外两个较小阻值之和。因为两个线圈的尾是连在一起的。（比如上面说的红、兰之间的阻值较大，等于红黑之间和兰黑之间阻值之和。）这时可以判断出哪一根是公共线。公共线接零线，其余两根线接电容。其中一根接火线，如果反转就换一根。

   说明：

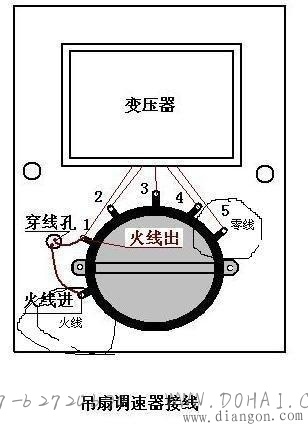

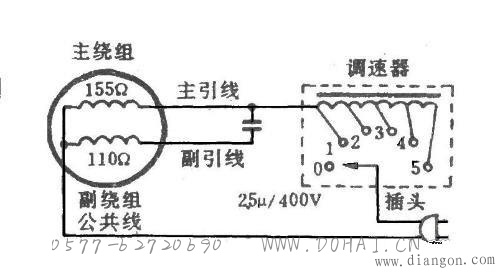

       下面附上吊扇详细接线图，以备参考
