光电式转速传感器是一种角位移传感器,由装在被测轴(或与被测轴相连接的输入轴)上的带缝隙圆盘、光源、光电器件和指示缝隙盘组成,如图所示。

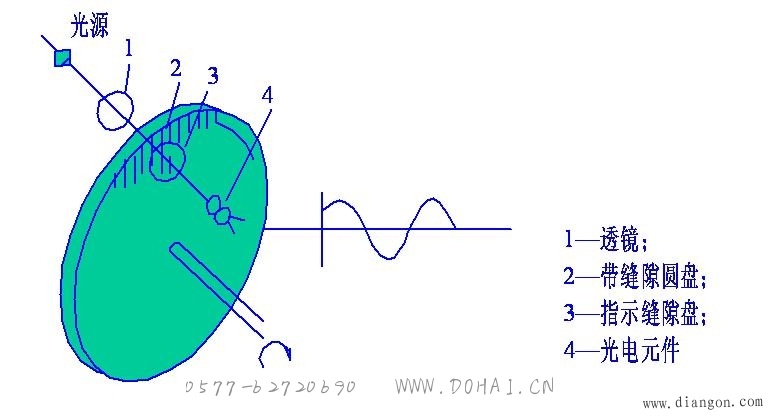

图 光电式转速传感器的结构原理图
根据测量单位时间内的脉冲数N,则可测出转速为
根据测量单位时间内的脉冲数N,则可测出转速为
式中: ;
Z——圆盘上的缝隙数；
n——转速(r／min)；
t——测量时间(s)。
一般取Zt=60×10m(m＝0,1,2,…)。利用两组缝隙间距W相同,位置相差（i／2+1／4 ）W（i＝0,1,2,…） 的指示缝隙和两个光电器件,就可辨别出圆盘的旋转方向。
