滚珠导轨

  • A+
所属分类:机电一体化

图1和图2是滚珠导轨的两种典型结构型式。

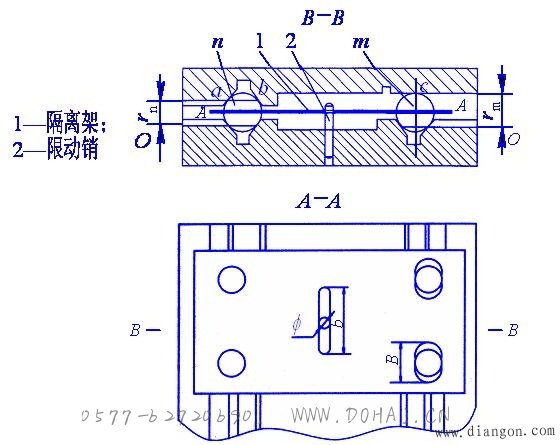

图1 力封式滚珠导轨

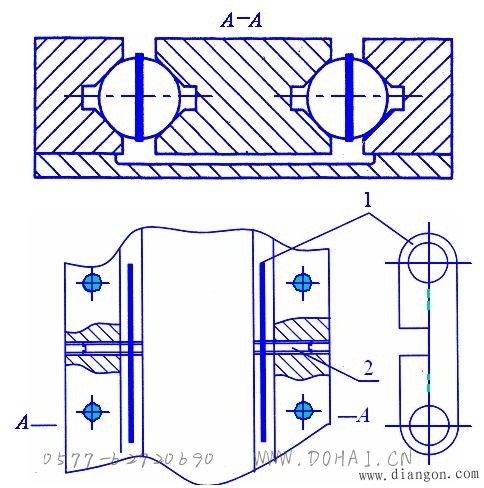

图2 自封式滚珠导轨
可采取如下措施: 
(1) 预先在V形槽与滚珠接触处研磨出一窄条圆弧面的浅槽,从而增加了滚珠与滚道的接触面积,提高了承载能力和耐磨性,但这时导轨中的摩擦力略有增加。
(2) 采用双圆弧滚珠导轨(见图3(a))。这种导轨是把V形导轨的V形滚道改为圆弧形滚道,以增大滚动体与滚道接触点的综合曲率半径,从而提高导轨的承载能力、刚度和使用寿命。 双圆弧导轨的缺点是形状复杂,工艺性较差,摩擦力较大,当精度要求很高时不易满足使用要求。

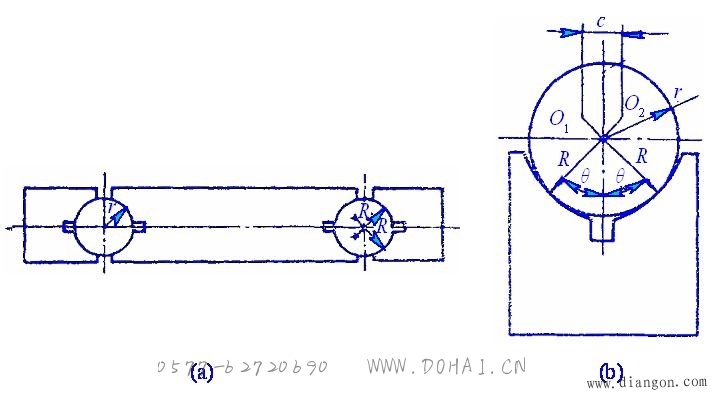

图3 双圆弧导轨
为使双圆弧滚珠导轨既能发挥接触面积较大,变形较小的优点,又不致于过分增大摩擦力,应合理确定双圆弧滚珠导轨的主要参数(见图3(b))。根据使用经验, 滚珠半径r与滚道圆弧半径R之比常取为r/R=0.90~0.95,接触角θ= 45°。
导轨两圆弧的中心距C为

图4是这种导轨的结构简图,它由运动件1、滚珠2、承导件3和返回器4组成。运动件上有工作滚道5和返回滚道6,与两端返回器的圆弧槽面滚道接通,滚珠在滚道中循环滚动,行程不受限制。

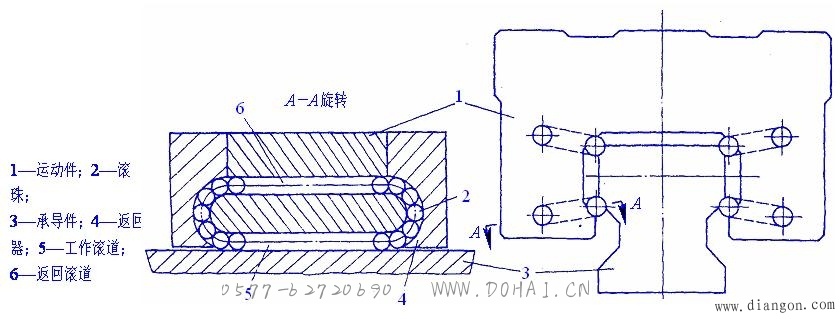

图4 滚珠循环式滚动导轨的结构简图
