HD17、HS17 系列刀形隔离器

  • A+
所属分类:产品目录 刀开关

一、适用范围
HD17S(HD17H)系列刀形隔离器和HS17S(HS17H)系列刀形转换隔离器主要用于额定频率50HZ,额定工作电压为690V、400V,直流额定工作电压230V,在额定工作电流1600A及以下的配电电路中作为电源隔离和电源转换隔离之用。
注:2000A、2500A、3200A(3150A)、4000A规格由用户与制造厂协商供货。

 二、结构特征
1. 隔离器中200~400A采用单刀片,630~1600A采用双刀片,触头压力均有两侧加装的片状弹簧来取得。刀片与外部导线连接的触头皆镀锡,加强表面保护和改善与外导线连接的接触电阻。
2. 隔离器的各个接线端具有清晰的识别标志,电源接线端分别为U1、V1、W1、N1和U2、V2、W2、N2,负载接线端分别为U3、V3、W3、N3。操作机构具有明显的断开与闭合指示标志和可靠的定位装置。
3. 灭弧室扣在弹簧卡子的支架上,安装和拆卸极为方便。
4. 中央手柄式隔离器操作手柄,采用盖板式结构,刀片直接固定安装在绝缘盖板上,能防止操作人员在操作过程中触及隔离器带电部分。
5. 高性能型中央手柄式隔离器装置锁扣机构和辅助触头,能避免操作人员的误操作。
6. 产品的绝缘底版是采用优良电气性能和有足够强度的不饱和聚酯玻璃纤维增强模塑料(DMC)压制而成。
本产品是参照了HD、HS系列刀开关而改型设计的,由于采用优良的电气性能材料,本产品的技术参数高,其使用范围更广,是HD、HS系列刀开关的升级和替代产品。

 三、型号及含义

 四、工作模式和特点
1.中央手柄式隔离器主要用于动力站,不切断带有电流的电路,作为电气隔离之用。
2. 侧面操作手柄式隔离器,主要用于动力箱中。
3. 中央正面杠杆操作机构式隔离器主要用于正面操作、后面维修的开关柜中,操作机构装在正前方。
4. 侧方正面杠杆操作机构式隔离器主要用于正面操作、前面维修的开关柜中,操作机构可以在柜的两侧安装。

 五、正常工作条件和安装条件
1. 海拔高度不超过2000m。
2. 环境温度不高于+40℃,不低于-5℃;24h的平均温度值不超过+35℃。
3. 相对湿度不大于90%;同时该月的月平均最低温度不超过+25℃。
4. 周围环境的污染等级为3级。
注:要求开关运行在超过以上规定的条件,用户应向制造商协商。

 六、主要技术参数

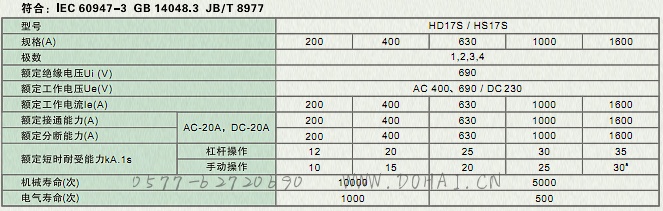

 七、外形及安装尺寸

HD17S系列刀形隔离器和HS17S系列刀形转换隔离器安装尺寸(点此链接)



下面例举一些常见的HD17、HS17系列刀开关的规格型号:

HD17单投柜内操作刀开关

HD17S-200/3108,HD17S-400/3108,HD17S-600/3108,HD17S-1000/3108,HD17S-1500/3108

HS17双投刀开关

HS17S-200/3108,HS17S-400/3108,HS17S-600/3108,HS17S-1000/3108,HS17S-1500/3108

HD17旋转式单投刀开关

HD17S-200/35*18,HD17S-400/35*18,HD17S-630/35*18,HD17S-1000/35*18,HD17S-1500/35*18,HD17S-2000/35*18,HD17S-3000/35*18
HD17S-200/45*18,HD17S-400/45*18,HD17S-630/45*18,HD17S-1000/45*18,HD17S-1500/45*18,HD17S-2000/45*18,HD17S-3000/45*18

HS17旋转式双投刀开关

HS17S-200/35*18,HS17S-400/35*18,HS17S-630/35*18,HS17S-1000/35*18,HS17S-1500/35*18,HS17S-2000/35*18,HS17S-3000/35*18
HS17S-200/45*18,HS17S-400/45*18,HS17S-630/45*18,HS17S-1000/45*18,HS17S-1500/45*18,HS17S-2000/45*18,HS17S-3000/45*18,HS17S-3000/45*18
