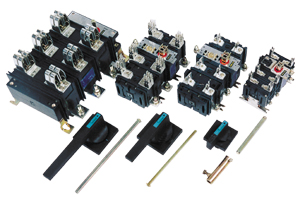

HH15(QSA)系列隔离开关熔断器组

  • A+
所属分类:隔离开关

由于本网站页面设计原因,QSA开关图纸显示不完整,完整外形描述请至(查看):http://blog.chenji.org/hh15-qsa.html

用途
  主要使用有具有高短路电流的配电电路和电动机电路中,作为手动,不频繁操作的主开关或总开关,尤其适用于安装在较高级的抽屉式低压成套装置中。双投开关用作不频繁的双电回路接通和分断之用。

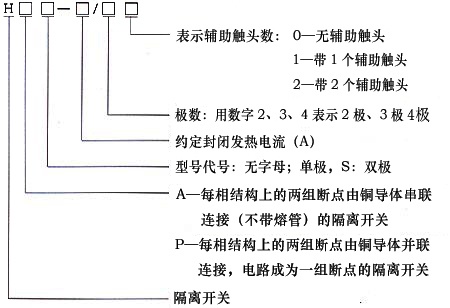

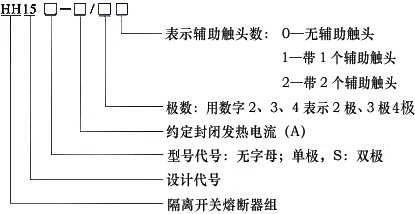

型号含义
结构特征
  开关采用全封闭式结构,以保证提高工作可靠性及性能的稳定;具有独特的滚动插入式触头系统。每相都有两组这种双断点的触头系统,两组触头系统或是串联、或是并联,就可满足电流大小不同的电路及不同工作类别的要求。触头系统使电流分别从几个滚柱通过,其结果使得每个滚柱所受到的电动反力大大减小。在运动过程中,滚柱与静触头的接触既有滚动又有滑动磨擦,这样能有效地避免发生熔焊。操作机构有储能弹簧,因此动触头组的运动速度与操作力的大小、操作速度无关。操动器由装在面板上手柄、与手柄啮合的驱动连轴节、延伸轴、轴连轴节及驱动轴组成。延伸及轴连轴节只在驱动轴不够长时才使用。开关在成套装置柜内安装的深度可以根据各电器元件成套组合安装的需要来考虑,有相当大的活动范围。
技术数据符合IEC947-3、GB14048.3
型号规格
63
125
160
250
400
630
主极数
3
额定绝缘电压               (V)
Ue=380时,Uj=660;Ue=660时,Uj=1000
额定工作电压               (V)
AC 380 660
约定封闭发热电流             (A)
63
125
160
250
400
630
额定工作电流(Ic)
380V AC-23B                             (A)
660V AC-23B                             (A)
63
63
125
100
160
160
250
250
400
315
630
425
额定限制短路电流380VY/H                  (KA)
50/100
额定限制短路电流660V                     (KA)
50
机械寿命                (次)
1700
1400
1400
1400
800
800
电寿命                 (次)
300
200
200
200
200
200
熔断器额定电流(A)380V/660V时
63/63
125/100
160/160
250/250
400/315
630/425
刀型触头熔管型号
00
1-2
3
操作力矩                (Nm)
7.5
16
30
辅助触头约定发热电流Ith 380V、AC-11  (A)
5

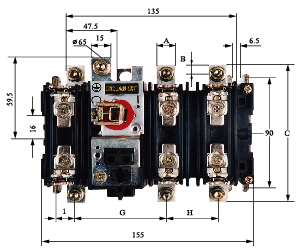

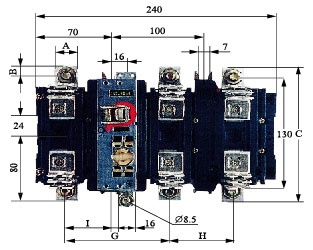

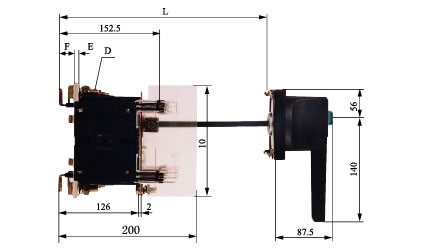

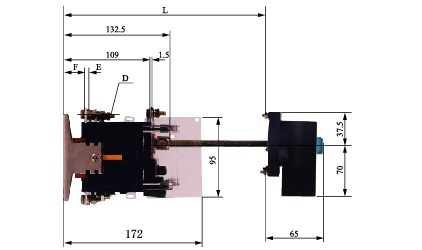

外形及安装尺寸

型号规格
A
B
C
D
E
F
G
H
I
L
L1
L2
L3
HH15-63
12
6
100
M5
2
39.5
72
38.5
9
199-250
250-301
301-385
180-199
HH15-125
15
7.5
116
M6
3
38.5
70
40.5
10
199-250
250-301
301-385
180-199
型号规格
A
B
C
D
E
F
G
H
I
L
L1
L2
O
HH15-160
20
10
146
M8
4
44
107
65
46
226-284
284-342
342-400
120
HH15-250
25
12.5
160
M10
4
40
107
65
43.5
226-284
284-342
342-400
160
HH15-400
25
12.5
160
M10
6
38
107
65
43.5
226-284
284-342
342-400
160
型号规格
A
B
C
D
E
F
G
H
I
L
L1
L2
L3
HH15-630
40
20
270
M12
6
33
87
87
60
300-355
295-330
330-400
400-500
HH15-800
40
20
270
M12
6
33
87
87
60
300-355
295-330
330-400
400-500

安装尺寸:420×252

型号规格
A
B
C
D
E
F
G
H
I
L
L1
L2
M
N
O
HH15-1000
70
17
370
M10
8
50
120
80
80
395-430
495-530
560-595
200
329
253
HH15-1250
70
17
370
M10
8
50
120
80
80
395-430
495-530
560-595
200
329
253

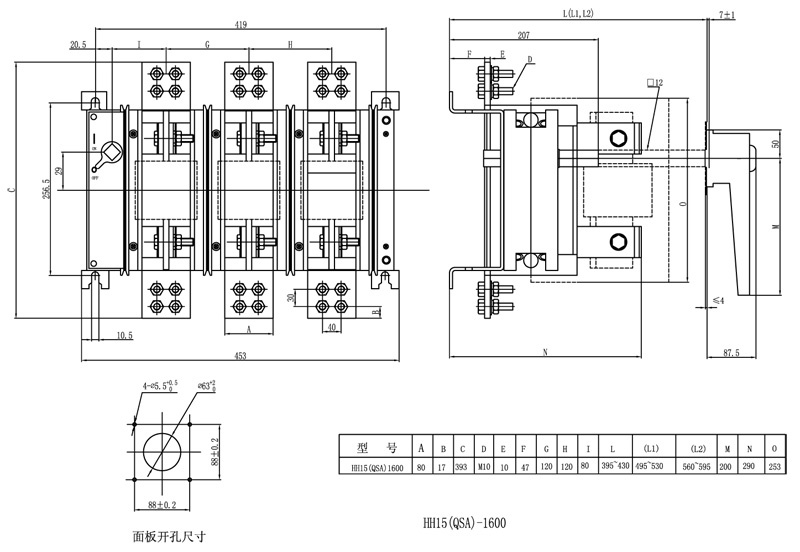

HH15-1600
80
17
393
M10
10
47
120
120
80
395-430
495-530
560-595
200
290
253
手柄面板开孔尺寸 :

HH15-63 125A     HA-125 160 200A     HP-250
HH15-160 250 400  630 800 1000 1250A       HA-400 630
HP-630 1000 1250 1600 2500 3150            HH15S、HAS、HPS系列
