IGBT的工作原理和作用

　　IGBT的工作原理和作用通俗易懂版：

　　IGBT就是一个开关，非通即断，如何控制他的通还是断，就是靠的是栅源极的电压，当栅源极加+12V（大于6V,一般取12V到15V）时IGBT导通，栅源极不加电压或者是加负压时，IGBT关断，加负压就是为了可靠关断。

　　IGBT没有放大电压的功能，导通时可以看做导线，断开时当做开路。

　　IGBT有三个端子，分别是G,D,S,在G和S两端加上电压后，内部的电子发生转移（半导体材料的特点，这也是为什么用半导体材料做电力电子开关的原因），本来是正离子和负离子一一对应，半导体材料呈中性，但是加上电压后，电子在电压的作用下，累积到一边，形成了一层导电沟道，因为电子是可以导电的，变成了导体。如果撤掉加在GS两端的电压，这层导电的沟道就消失了，就不可以导电了，变成了绝缘体。

　　IGBT的工作原理和作用电路分析版：

　　IGBT的等效电路如图1所示。由图1可知，若在IGBT的栅极和发射极之间加上驱动正电压，则MOSFET导通，这样PNP晶体管的集电极与基极之间成低阻状态而使得晶体管导通；若IGBT的栅极和发射极之间电压为0V,则MOSFET截止，切断PNP晶体管基极电流的供给，使得晶体管截止。

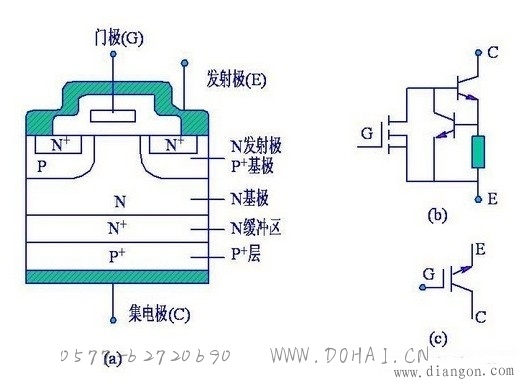

　　图1 IGBT的等效电路

　　由此可知，IGBT的安全可靠与否主要由以下因素决定：

　　--IGBT栅极与发射极之间的电压；

　　--IGBT集电极与发射极之间的电压；

　　--流过IGBT集电极-发射极的电流；

　　--IGBT的结温。

　　如果IGBT栅极与发射极之间的电压，即驱动电压过低，则IGBT不能稳定正常地工作，如果过高超过栅极-发射极之间的耐压则IGBT可能永久性损坏；同样，如果加在IGBT集电极与发射极允许的电压超过集电极-发射极之间的耐压，流过IGBT集电极-发射极的电流超过集电极-发射极允许的最大电流，IGBT的结温超过其结温的允许值，IGBT都可能会永久性损坏。
