负荷隔离开关的安装要点

  • A+
所属分类:电工知识

本文主要探讨一些关于负荷隔离开关安装的问题。前些时候碰到产品HGL系列负荷隔离开关需要柜外安装的示意图,在后来的安装过程中,也有出现一些小问题,所以在这里稍微总结了下,希望对那些在安装负荷隔离开关过程中出现问题的能有一定的帮助和启示。

我们知道,负荷隔离开关能通断负荷电流,但不能开断短路电流,线路的短路故障是借助与它串联的熔断器来进行保护。负荷隔离开关断路时与隔离开关一样具有明显可见的断开间隙,因此它也能起隔离电源的作用。这点与另一类常用开关-刀开关是不一样的。

首先简单介绍下负荷隔离开关的结构图:

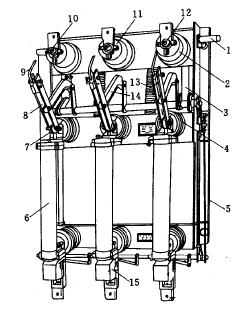

负荷隔离开关的结构

1-主轴 2-上绝缘子 3-连杆 4-下绝缘子 5-框架

6-高压熔断器 7-下触座 8-动触片 9-弧动触头

10-灭弧触头(内有静触头)11-主静触头 12-上触座

13- 断路弹簧 14-绝缘拉杆 15-热脱扣器

一般来说,负荷隔离开关的安装与隔离开关的安装时大致一样的,不过在调节的时候,需要注意以下几点:

(1)负荷隔离开关的主刀片和辅助刀片的动作顺序应该是:合闸时辅助刀片先闭合,主刀片后闭合;分闸时主刀片先断开,辅助刀片后断开。

(2)开关分闸后,刀片张开的距离应符合制造厂的要求,如达不到要求时,可改变操作拉杆在扇形板上的位置,或调整拉杆的长度。

(3)在开关的主刀片上有一个小塞子,合闸时应正好插入灭弧装置的喷嘴内。操作时喷嘴不应激烈碰撞,否则应处理。

(4)如果安装带有熔断器的负荷开关,安装前应检查熔断器的额定电流是否与设计相符,安装时熔断器管应紧密地插入钳口内。

个人认为,第3点和第4点尤其需要注意,可以避免很多不必要的麻烦。当然和任何一类产品安装一样,安装负荷隔离开关时出现的问题远不止这些,不过一般只要按照操作流程走,是不会有太大问题的。
