变频器通讯故障的检查方法

变频器通讯故障主要检查以下三方面的内容：
1、通讯接口的硬件接线和配置
    硬件是通讯建立的基本条件，但是在实际运行中，发现变频器通讯故障很大一部分是来自硬件问题，尤其是EMC问题。因此，一旦通讯故障时，必须首先查通讯接口的配线，并需注意以下事项：① 每台变频器的PE端就近单点接地；② 每台变频器的地线GND连在一起；③ RS485通讯采用屏蔽电缆，且屏蔽电缆采用单端接地方式，屏蔽电缆的地线和RS485通讯模块的外壳PE接在一起。
在采用以上标准配线仍不能解决通讯故障时，还可以继续采取以下措施：① 采用隔离的RS485通讯模块；② 当由于干扰是从GND线串入变频器或外部设备的，导致变频器或外部设备不能正常工作时，可断开各台变频器相连的GND连线。
 2、通讯协议的参数设置
    常规的变频器通讯分为三种：① 变频器RS232接口与上位机RS232通讯；② 变频器通过RS232口后再接调制解调器MODEM与上位机联机；③ 变频器RS485接口与上位机RS485通讯。因此，在变频器中必须设置相对应的通讯参数。
3、通讯软件的配置
    由于很多变频器系统都是建立在总线控制基础上，因此，总线系统的软件配置是检查通讯故障的难点。只有将通讯软件故障排除了，变频器的通讯故障才会彻底消除。
对于通讯故障，艾默生变频器EV /TD主要表现为两种情况，一种是有故障代码显示，即“E017”（RS232/485通讯错误），还有一种是无故障代码显示，对于前者而言，其故障定位如图1所示。

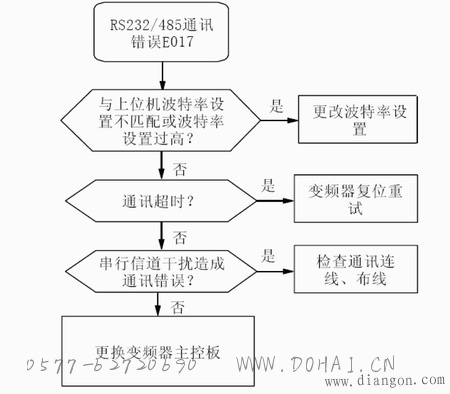

图1   艾默生通讯故障定位
而对于无故障代码的通讯故障，则必须首先查看系统配置，找到故障原因所在，然后再重新配置系统。
