基本交流放大电路的工作原理

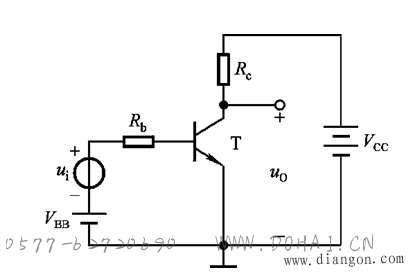

                                          基本共射放大电路

   根据第一章的分析我们已经知道，该电路具有电流放大作用。而通过Rc的作用，则可以将电流的变化转化为输出电压的变化，从而使电路具有电压放大作用。但在这个电路中，只有在“Ui >死区电压”的条件下，即发射结处于正向偏置时，三极管才具有放大作用。也就是说，这个电路并不能放大交流信号或微弱信号。

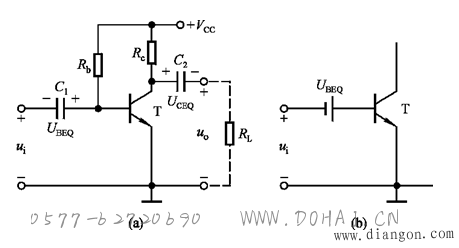

                                     阻容耦合共射放大电路

   它可以放大交流信号u_i，因为连接到Vcc的偏置电阻R_b可以引入直流偏置，使发射结始终处于正向偏置，并提供大小适当的基极电流。电容C1、C2一方面起到交流耦合作用，沟通信号源、放大电路和负载三者之间的交流通路。另一方面又起到隔直作用，隔断信号源、放大电路和负载之间的直流通路，使三者之间无直流联系，互不影响。

整体来说，交流信号u_i通过电容C1耦合并由偏置电阻Rb引入直流偏置后输入三极管，经过三极管的电流放大、Rc电阻的电流电压变换以及电容C2的隔直耦合，输出即为放大后的交流信号u₀。电源Vcc除了保证电路满足发射结正偏，集电结反偏的放大外部条件外，还是放大电路的能量来源。
