极式单相异步电动机的结构图

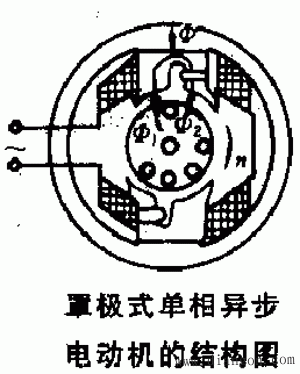

罩极式单相异步电动机的结构如图所示:


在磁极一侧开一小槽,用短路铜环罩住磁极的一部分。磁极的磁通Φ分为两部分,即Φ1与Φ2,当磁通变化时,由于电磁感应作用,在罩极线圈中产生感应电流,其作用是阻止通过罩极部分的磁通的变化,使罩极部分的磁通Φ2在相位上滞后于未罩部分的磁通Φ1,这种在空间上相差一定角度,在时间上又有一定相位差的两部分磁通,合成效果与前面所述旋转磁场相似,即产生一个由未罩部分向罩极部分移动的磁场,从而在转子上产生一个启动转矩,使转子转。
