计算机12位D/A转换器DAC1210

  • A+
所属分类:机电一体化
1.DAC1210的主要性能及特点
DAC1210(与DAC1208、DAC1209是一个系列)是双列直插式24引脚集成电路芯片。输入数据为12位二进制数字;分辨率为12位;电流建立时间为1μs;供电电源为+5~+15V(单电源供电);基准电压UREF范围为-10~+10V。
DAC1210的特点是:线性规范只有零位和满量程调节;可与所有的通用微处理机直接接口;单缓冲、双缓冲或直通数字数据输入;与TTL逻辑电平兼容;全四象限相乘输出。
2. DAC1210的引脚说明
DAC1210的原理框图及引脚图如图1所示。各引脚的定义如下:
CS——片选(低电平有效)。
 WR1——写入1(低电平有效),用于将数据位(D1)送到输入锁存器。

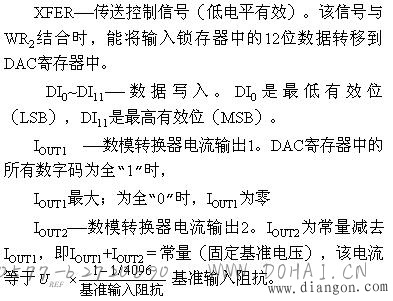

当WR1为高电平时,输入锁存器中的数据被锁存。12位输入锁存器分成两个锁存器,一个存放高8位的数据,而另一个存放低4位的数据。BYTE1/BYTE2控制脚为高电平时选择两个锁存器,处于低电平时则改写4位输入锁存器。

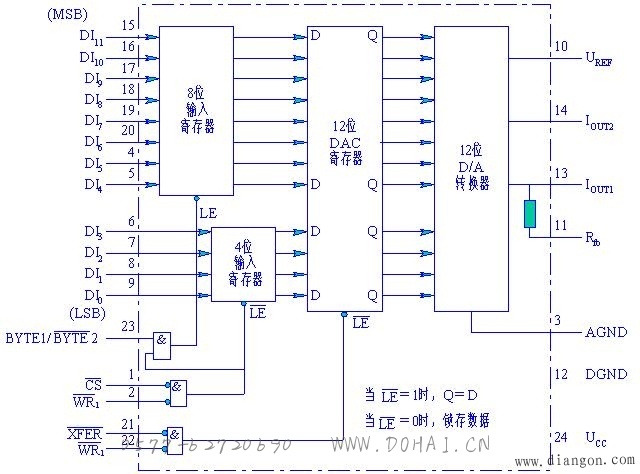

图1 DAC1210的原理框图及引脚图
Rfb——反馈电阻。集成电路芯片中

UCC——数字电源电压。它是器件的电源引脚。UCC的范围是直流电压5~15V,工作电压的最佳值为15V。 AGND——模拟地。它是模拟电路部分的地。
DGND——数字地。它是数字逻辑的地。
DAC1210是电流相加型D/A转换器,有IOUT2和IOUT2两个电流输出端,通常要求转换后的模拟量输出为电压信号,因此,外部应加运算放大器将其输出的电流信号转换为电压输出。加一个运算放大器可构成单极性电压输出电路,加两个运算放大器则可构成双极性电压输出电路。图2中绘出了DAC1210单缓冲单极性电压输出的电路图。

的反馈电阻用作为DAC提供输出电压的外部运算放大器的分流反馈电阻。芯片内部的电阻应当一直使用(不是外部电阻),因为它与芯片上的R-2RT形网络中的电阻相匹配,已在全温度范围内统调了这些电阻。

UREF——基准输入电压。该输入端把外部精密电压源与内部的R-2RT形网络连接起来。
UREF的选择范围是-10~+10V。在四象限乘法DAC应用中,也可以是模拟电压输入。

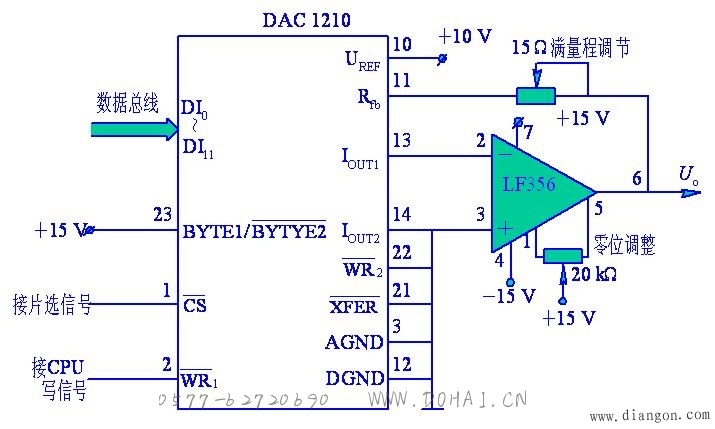

图2 DAC1210单缓冲单极性电压输出电路

由上面的分析可知,DAC1210与DAC0832有许多相似之处,其主要差别在于分辨率不同,DAC1210具有12位的分辨率,而DAC0832只有8位的分辨率。例如,若取UREF=10V,按单极性输出方式,当DAC0832输入数字00000001时其输出电压约为39.06mV,而DAC1210输入数字000000000001时,其输出电压约为2.44mV。可见,DAC1210的分辨率比DAC0832的分辨率高16倍,因此转换精度更高。
