1.地址译码器的扩展
扩展I/O接口必然要解决I/O接口的端口（寄存器）的编址和选址问题。每个通用接口部件都包含一组寄存器，一般称这些寄存器为I/O端口。

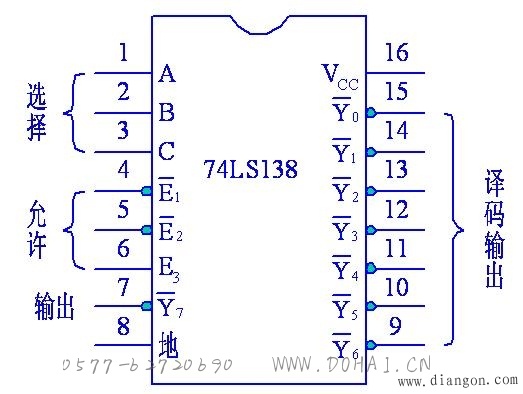

74LS138的管脚图如图1所示。
图1 74LS138管脚图

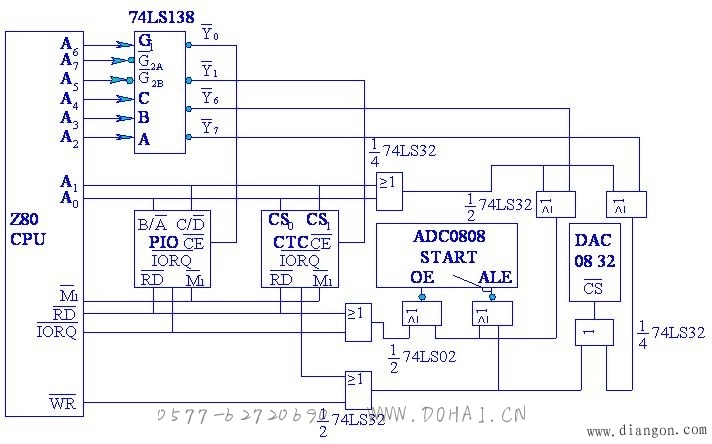

例 此例采用8位的Z80CPU的微机控制系统，按控制要求扩展一个并行接口芯片PIO、一个计数器／定时器（CTC）、一个8位的A/D转换器（ADC0808）和一个8位的D/A转换器（DAC0832）。若指定它们的地址分别为40H～43H、44H～47H、58H和5CH，那么可以设计出如图2所示的地址译码电路。
图2 I/O接口地址译码扩展
2.负载能力的扩展
扩展的I/O接口和存储器的数据线都同时要挂到CPU的数据总线上，各芯片的地址也都要挂到CPU的地址线上，控制线也一样要挂到CPU的控制总线上。

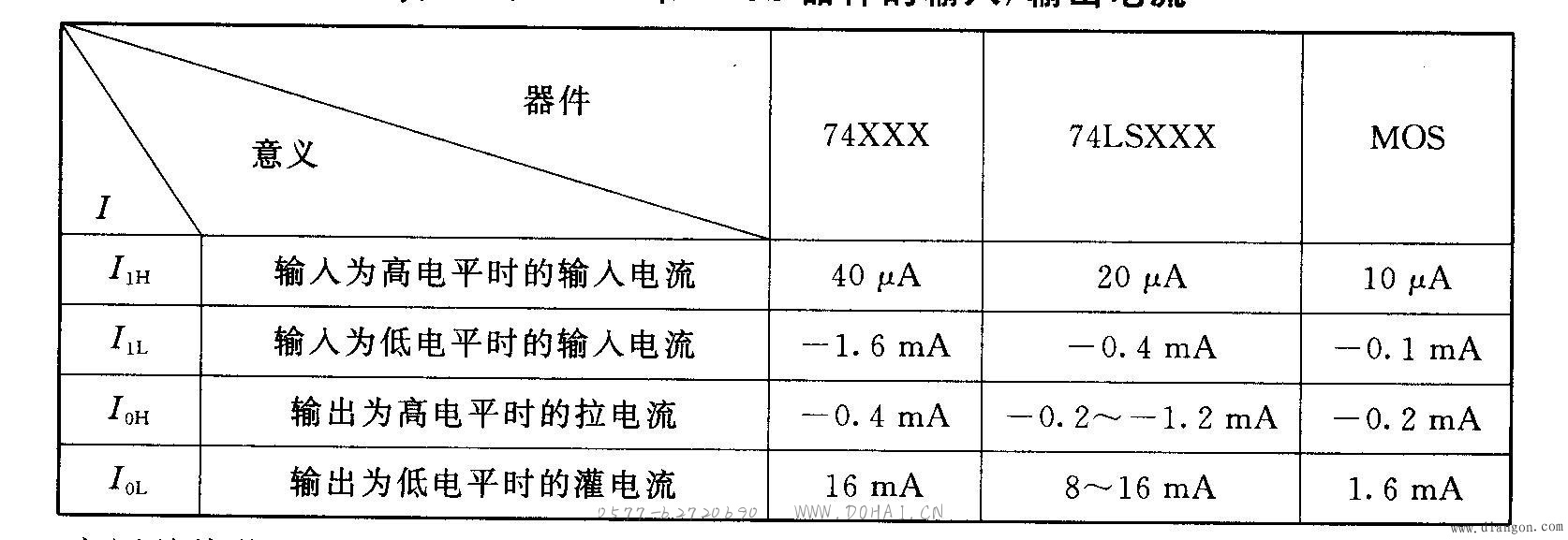

表 TTL和MOS器件的输入/输出电流
由表可见，MOS器件的输入电流小，驱动能力也差。

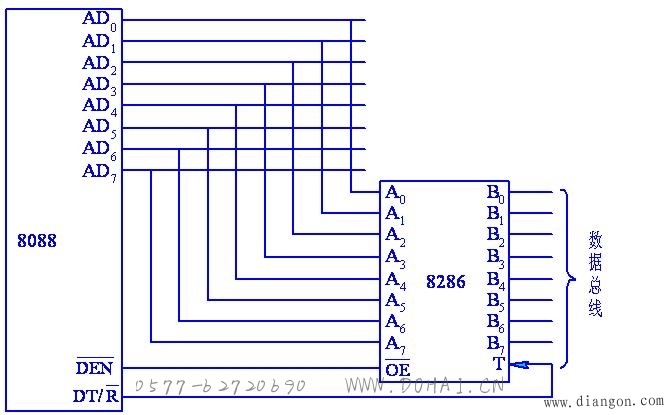

从图3中可以看到，8286具有两组对称的数据引线，A7~A0为输入数据线，B7～B0为输出数据线。当然，由于在收发器中数据是双向传输的，因此实际上输入线和输出线也可以交换。用T表示的引脚信号就是用来控制数据传输方向的。当T＝1时，就使A7～A0为输入线；当T＝0时，则使B7～B0为输入线。在系统中，T端和CPU的DT/R端相连，DT/R为数据收发信号。当CPU进行数据输出时，DT/为高电平，于是数据流由A7～A0进入，从B7～B0送出；当CPU进行数据输入时，DT/R为低电平，于是数据流由B7～B0进入，而从A7～A0送出。
图3 8286收发器和8088的连接
