JS20晶体管时间继电器

  • A+
所属分类:继电器

适用范围

JS20系列晶体管时间继电器

JS20晶体管时间继电器是全国统一设计产品,是自动化装置中的重要元件,它具有体积小、重量轻、精度高、寿命长、通用性强等优点,适用于交流50Hz、电压380V及以下和直流220V及以下的控制电路中,按预定的时间接通或断开电路。

符合GB14048.5标准。





型号及含义

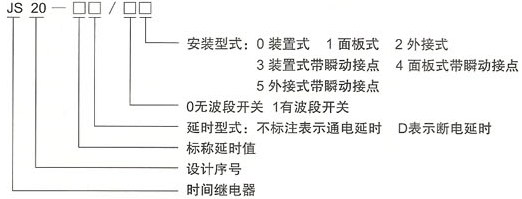

JS20系列晶体管时间继电器的型号及含义

JS20继电器的一些常见的型号有:JS20/01 JS20/02 JS20/03

主要技术要求

1.电源电压:AC50Hz、36V、110V、127V、220V、380V;DC24V、27V、30V、36V、110V、220V(其它电压可定制),动作电压为85%~110%额定控制电源电压;

2.触头电寿命:交流10万次,直流6万次;

3.机械寿命:≥60万次;

4.触头额定控制量:AC15:100VA;DC13:20W;

5.功耗:≤5VA;

6.使用环境:-5℃~+40℃。

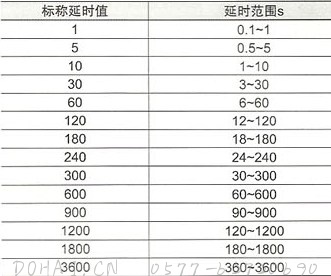

JS20系列晶体管时间继电器的延时标准

外形及安装尺寸

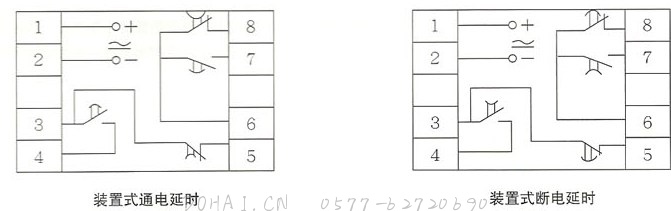

1、2为控制电源,7、5为输出常闭触点,7、6为输出常开触点,Y型3、4为外接电位器。

JS20系列晶体管时间继电器的外型-1

JS20系列晶体管时间继电器的外型-2

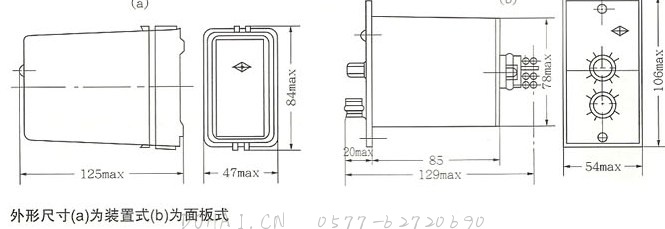

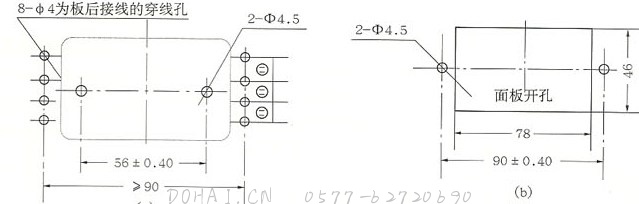

JS20系列晶体管时间继电器的外型及安装尺寸

如果你希望了解JS20晶体管时间继电器的更多内容,如产品使用说明书,规格参数,价格,更换等信息,请联系我们
