1. 可变磁阻式电感传感器
典型的可变磁阻式电感传感器的结构如图1所示,它主要由线圈、铁心和活动衔铁组成。

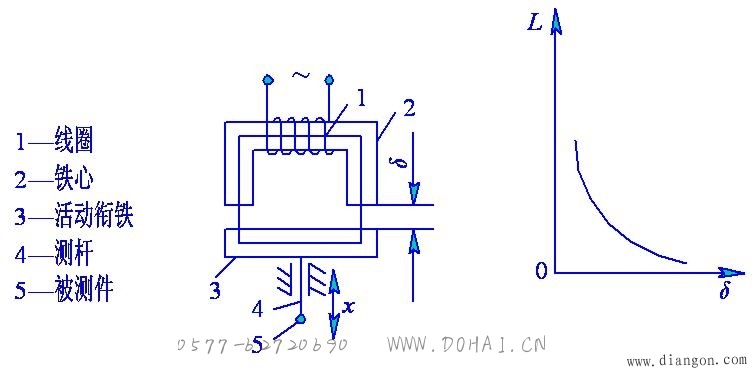

图1 可变磁阻式电感传感器
图1 可变磁阻式电感传感器
当线圈通以激磁电流时,其自感L与磁路的总磁阻Rm有关,即
式中:
式中:
W——线圈匝数；
Rm——总磁阻。

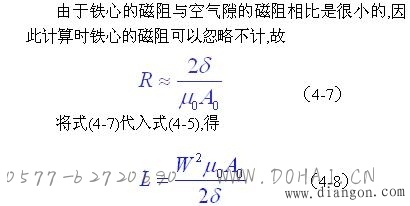

如果空气隙δ较小,而且不考虑磁路的损失,则总磁阻为
式中: ;
L——铁心导磁长度（m）；
μ——铁心导磁率（H/m）；
A——铁心导磁截面积（m2）,
A=a×b;
δ——空气隙(m), δ=δ 0+Δδ;
μ0——空气磁导率（H／m）,μ0=2π×10-7;
A0——空气隙导磁截面积（m2）。
图2为差动型磁阻式传感器,它由两个相同的线圈、铁心及活动衔铁组成。

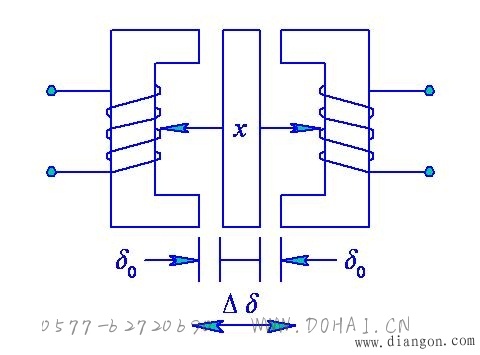

图2 可变磁阻差动式传感器
可变磁阻式传感器还可以做成图3所示的可变磁阻面积的形式。

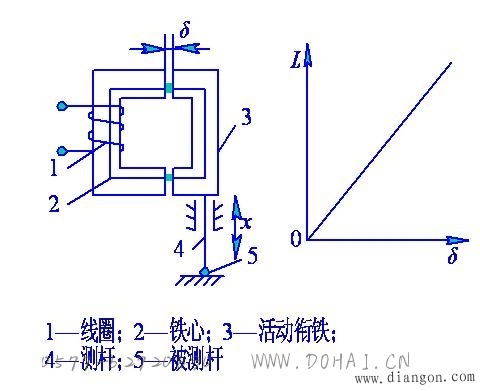

图3 可变磁阻面积型电感传感器
如图4所示,在可变磁阻螺管线圈中插入一个活动衔铁,当活动衔铁在线圈中运动时,磁阻将变化,导致自感L的变化。
图4 可变磁阻螺管型传感器
