组态王模拟运行交通指示灯

上位机和底层通讯的实例——组态王模拟运行交通指示灯
软件
组态王6.53
V4.0 STEP 7 MicroWIN SP6
硬件
CPU224CN
USB/PPI多主站编程电缆一条
组态与PLC连接过程
PLC程序编制与下载
按照逻辑要求编制程序并且下载进PLC
硬件连接
西门子CPU224CN有一个RS485通讯口（PORT 0），组态王与其连接形式有以下几种：

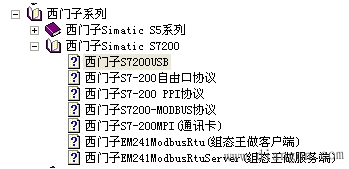

本例通过编程电缆（USB/PPI多主站编程电缆）直接连接，所以在组态王中选择西门子S7200USB驱动。
组态王中组态过程
建立设备连接
按如下图（1）顺序建立一个连接的200设备，注意：组态过程有设置PLC地址页面，一定要设置成PLC的PORT 0地址（PLC下载程序时设置的地址）。

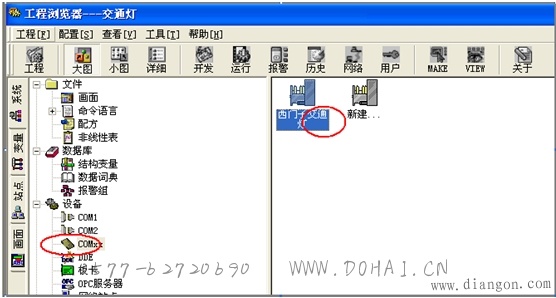

完成后，就会出现一个COMxx的设备（左侧树状栏）以及一个名为“西门子交通灯”（右侧栏，组态过程中命名）图标。如下图（2）

图（1）

图（2）

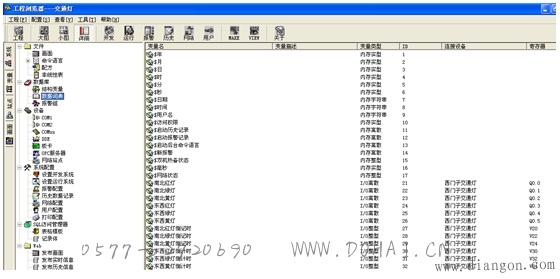

建立数据词典

设计画面连接数据

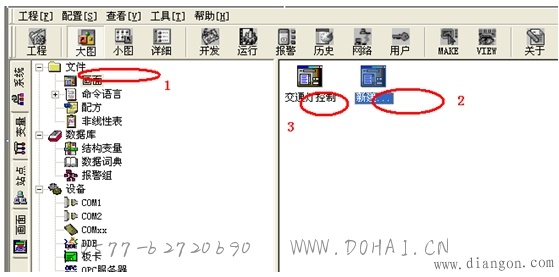

按如下图（3）中1-2的顺序一步步建立一个画面。完成后，就会出现一个名为“交通灯控制”的画面图标（右侧栏，组态过程中命名）。如下图（3）中的3

图（3）

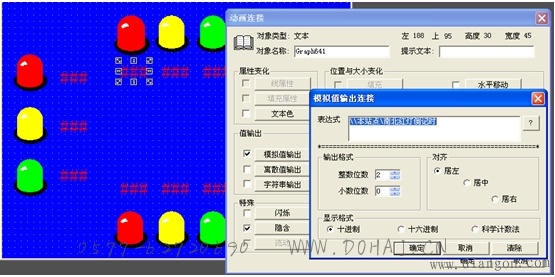

数据连接过程如图（4）

图（4）
打开运行系统运行

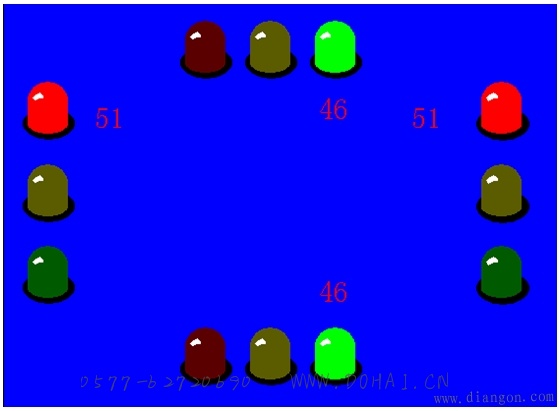

模拟运行就会看到下图所示红绿黄指示灯倒计时变化情况。
