流体压强传感器

  • A+
所属分类:机电一体化
1. 膜式压力传感器
它的弹性元件为四周固定的等截面圆形薄板,又称平膜板或膜片。其一表面承受被测分布压力,另一侧面贴有应变片。应变片接成桥路输出,如图1所示。

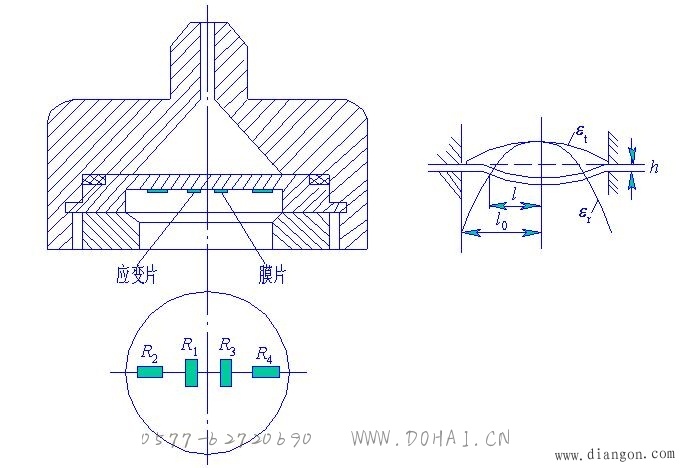

图1 膜式压力传感器

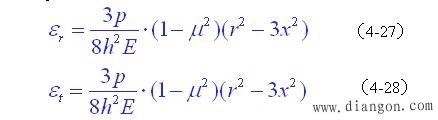

膜片上粘贴应变片处的径向应变εr和切向应变εt与被测力p之间的关系为

式中: ;
x——应变计中心与膜片中心的距离; 
h——膜片厚度; 
r——膜片半径; 
E——膜片材料的弹性模量; 
μ——膜片材料的泊松比。
为保证膜式传感器的线性度小于3%,在一定压力作用下,要求

2. 筒式压力传感器

图2 筒式压力传感器

对于薄壁圆筒(壁厚与臂的中面曲率半径之比<1/20),筒壁上工作应变计处的切向应变与被测压力p的关系,可用下式求得:

对于厚壁圆筒(壁厚与中面曲率半径之比大于1/20 ),则有

式中:
D1——圆筒内孔直径; 
D2——圆筒的外壁直径; 
E——圆筒材料的弹性模量; 
μ——圆筒材料的泊松系数。
