LQG系列电流互感器的主要型号有LQG-0.5系列电流互感器和LQG-0.66系列电流互感器
LQG-0.5系列电流互感器
一、概述
LQG系列互感器为户内装置线圈式电流互感器，用于额定频率为50Hz，电压为500V及以下的交流线路中，作为测量电流，电能及继电保护之用。产品符合GB1208-2006《电流互感器》标准。
二、结构特点
LQG-0.5电流互感器的铁芯由条形硅钢片迭成，铁芯分上下两柱，均套有二次线圈，一次线圈只布置在一个二次线圈之外，并有磁分路作为补偿误差之用。
三、主要技术参数
|
型号 |
额定电压 （kV） |
额定电流比 （A） |
准确级次及额定容量（VA） |
|||
|
0.2S级 |
0.2级 |
0.5级 |
1级 |
|||
|
LQG-0.5 |
0.5 |
5/5~100/5 |
5 5 5 5 |
10 10 10 10 |
10 10 10 10 |
15 15 15 15 |
|
150/5~400/5 |
||||||
|
600/5 |
||||||
|
750/5~1000/5 |
||||||
|
LQG3-0.5 |
0.5 |
5/5~100/5 |
|
|
30 30 30 30 |
|
|
150/5~400/5 |
||||||
|
600/5 |
||||||
|
750/5~1000/5 |
||||||
|
LQR-0.5 |
0.5 |
5/0.5~100/0.5 |
|
|
10 2 10 2 10 2 10 2 |
|
|
5/0.1~100/0.1 |
||||||
|
150/0.5~400/0.5 |
||||||
|
150/0.1~400/0.1 |
||||||
|
600/0.5 |
||||||
|
600/0.1 |
||||||
|
750/0.5~800/0.5 |
||||||
|
750/0.1~800/0.1 |
||||||

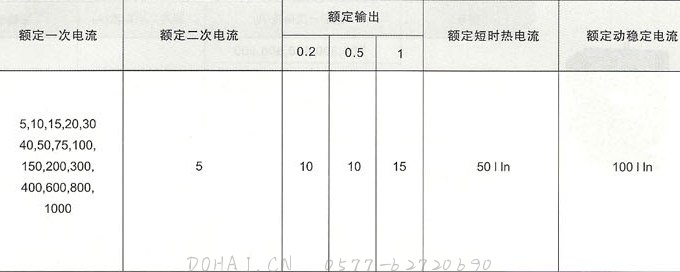

LQG-0.66系列电流互感器
LQG-0.66型电流互感器主要用于户内，供额定电压为660V及以下，
额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用。
产品为塑壳式电流互感器，其安装方法采用底板固定安装方法。
产品性能符合GB 1208-1997，是LQG-0.5型电流互感器的改进产品。
一些常见的型号有：
LQG-0.66 800/5电流互感器 LQG-0.66 750/5电流互感器 LQG-0.66 600/5 LQG-0.66 500/5
LQG-0.66 400/5 LQG-0.66 300/5 LQG-0.66 250/5 LQG-0.66 200/5 LQG-0.66 150/5
LQG-0.66 5-100/5电流互感器
如果你希望了解LQG-0.5系列电流互感器和LQG-0.66系列电流互感器的更多内容，如产品使用说明书，规格参数，价格，更换等信息，请联系我们。
