在大多数电子设备中，整流电路都要加接滤波电路，以减小整流电压的脉动程度，适合稳压电路的需要。
(1)电容滤波电路
最简单也是最常用的滤波电路就是在负载上并联一个电容器，利用电容器充放电时端电压不能跃变的特性使直流输出电压稳定。

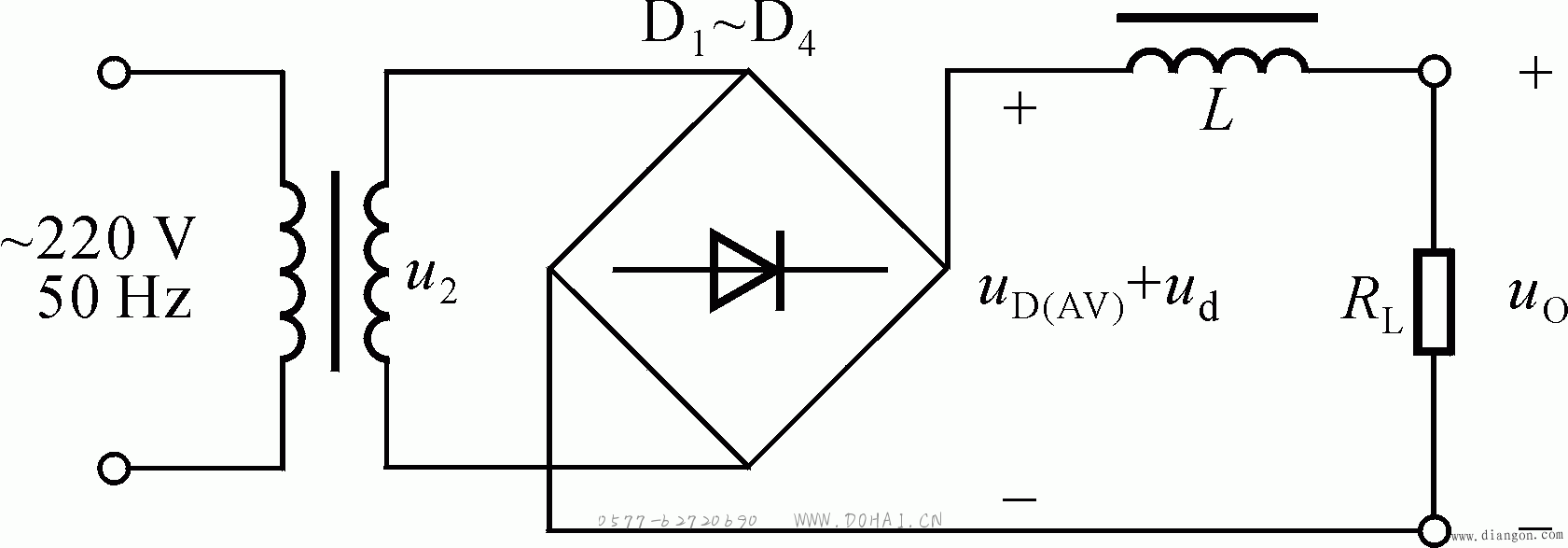

(2)电感滤波电路

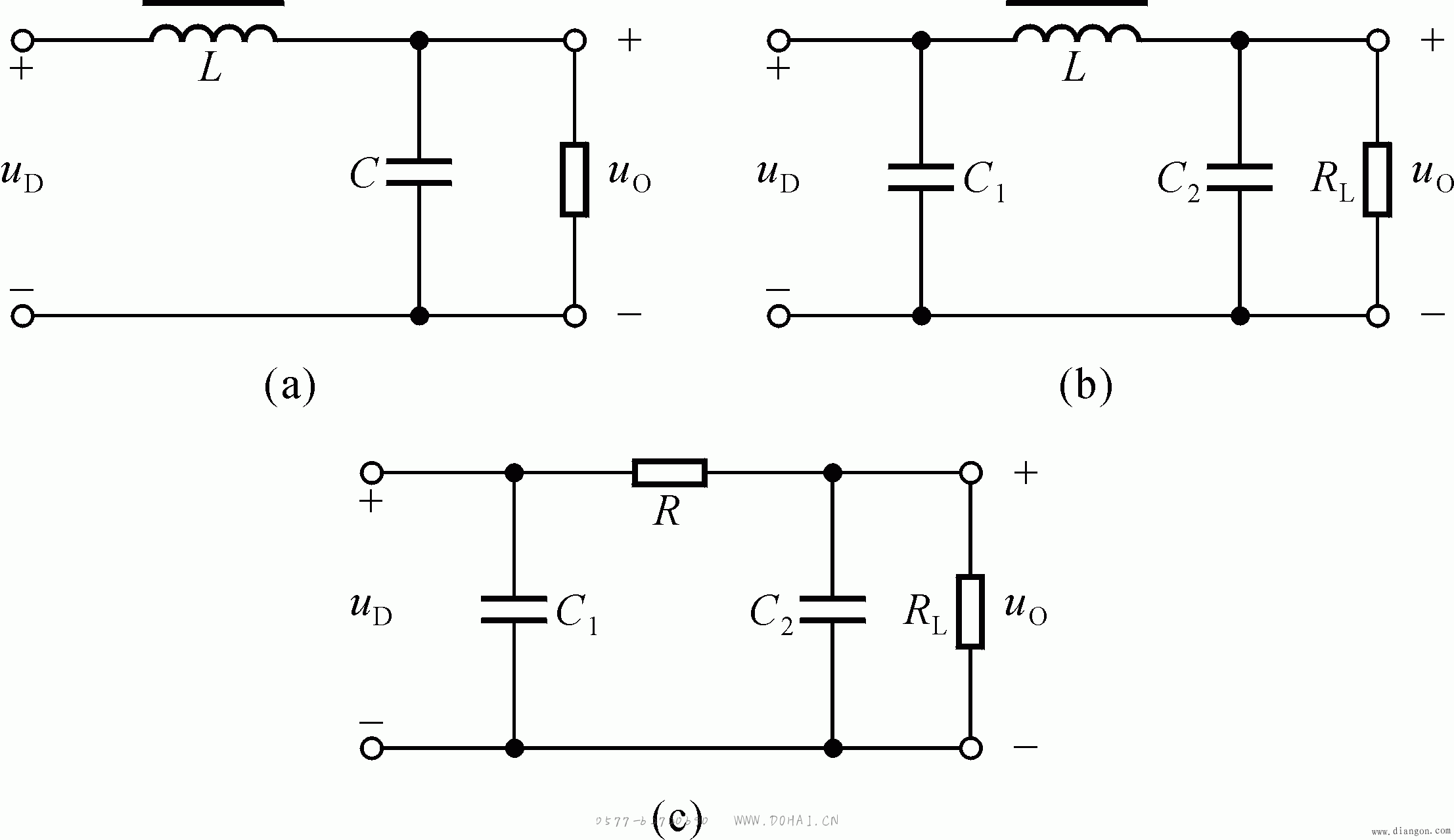

上图所示几种复式滤波电路中，图（a）为LC滤波器，适用于电流较大、要求输出电压脉动很小的场合，用于高频时更为合适。
图（b）称为Π形LC滤波器，滤波效果更好。由于电感线圈体积大而笨重，成本又高。
图（c）所示为用电阻替代电感的Π形RC滤波器，可以达到同样的滤波效果，但由于电阻上有直流压降，因此主要适用于负载电流较小的场合。
