单片机接口原理电路图

  • A+
所属分类:电工知识

SPI接口是在CPU和外围低速器件之间进行同步串行数据传输,在主器件的移位脉冲下,数据按位传输,高位在前,低位在后,为全双工通信,数据传输速度总体来说比I2C总线要快,速度可达到几Mbps.

对于250μΩ分流器,在40A时其两端电压信号为250×40=10,000μV,即10mVRMS.取样信号非常小,所以该通道增益应设置为最大即32倍,此时信号输入最大幅度为26.25mVRMS.实际最大输入信号小于允许的最大输入信号,分流器阻值选择合理。

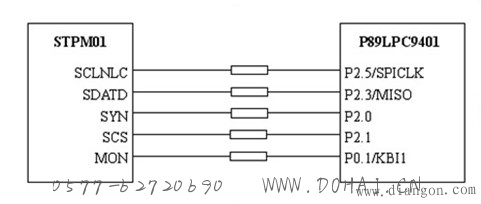

作为SPI总线主机,LPC9401输出时钟信号,STPM01依照SCLNLC的时钟信号进行通信。以下为一款深圳捷多邦pcb线路板 公司提供的SPI接口与单片机接口原理图。
